485总线单点对多点常见问题分析

485总线单点对单点使用时没有多大问题，可单点对多点后问题就非常多了，485的主机是有120欧电阻的，然后有5个从设备，从设备有的有120欧电阻有的没有，然后就不好使了，把所有的120偶电阻都去掉，除了主设备没有去掉，然后在A线接个2k电阻至vcc，B线接个2K电阻至GND，就又好使了，单独使用一个从设备时就有不好使了，我也是被晕了，总之有经验的人说是驱动问题。

现把网上的经验分享一下

以下是进行485布线时应遵循的一些规范或经验：

①严格遵循总线布线原则。一路总线（双线）从头走到尾。如果两个地方相距很远，在布线时可采用“绕”一下的方式，绝不允许有分叉（星形）。

每个设备到接线盒（即节点到总线）的连线距离不要超过50公分，原则上尽可能短。

②理论上，总线的长度《=1.2公里，总线上的节点数《=32个。但在实际场合中达不到，特别是距离，主要是受布线质量，节点分布及周围环境等因素影响。

③采用屏蔽线或非屏蔽线都可以。一般而言，屏蔽线的效果要好一些。

可以采用超五类双绞线，优点是抗干扰能力强，传输距离长，缺点是容易折断。

或采用0.5mm-1mm的粗铜线效果也较理想，优点是不容易折断，但传输距离稍逊于双绞线。

④在线与线的接合部，尽可能保持平滑及电阻的连续性。

⑤电脑或服务器等主控设备尽可能分布在485总线的一端，而不要处在中间位置。

⑥节点设备离电脑越近，信号衰减得越厉害。因此近可能将更多的节点设备分布在总线的一端。

⑦在总线距离很长时（一般300米以上），可考虑在总线两端各并一个100-120欧姆的电阻，这样可以改善通讯质量。

在总线距离很短时（一般300米以内），不必在总线两端并电阻，有时接电阻反而效果不好。

注意，有些485网卡或转换器已经在内部并了一个电阻，因此在电脑一端不需要再接电阻。

这一点必须靠实践经验加以把握。

⑧在网线经过的地方不应有大的电磁场干扰源。如果用屏蔽线，那么网线的屏蔽层在两端都要接大地，以保证数据传输的可靠性和稳定性。

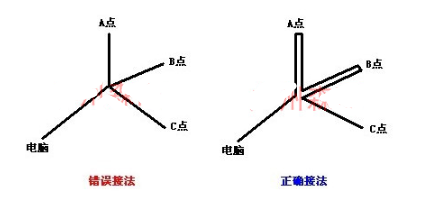

下面是另一家的提供的接线图
