FF总线的组成结构

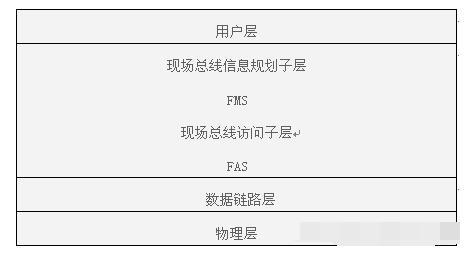

　　FF总线是一种全数字式的串行双向通信系统，用于连接工业现场各种智能仪表设备及自动化系统。FF现场总线的网络协议是按照ISO/OSI模型建立的，FF模型结构如图1所示。

　　图1 FF总线的组成结构

　　物理层分为H1（过程）和H2（工厂自动化）两级总线，其中H1符合IEC61158-2标准，支持总线供电和本质安全防爆环境。H1现场总线的主要电气特性是：数据采用数字化、位同步的传输方式，传输波特率为31.25kbps，驱动电压为9-32VDC，信号电流是±9mA，电缆形式采用屏蔽双绞线，网络拓扑结构可以采用线型、树型、星型及复合型的方式，无中继器时电缆长度应≤1900m，分支电缆长度在30-120m范围内，无中继器时设备挂接数不得超过32台，可用中继器数不得超过4台。H2采用高速以太网作为其物理层，传输速率为1Mbps和2.5Mbps，通信距离分别为750m和500m，支持双绞线、光缆和无线发射。
