如何实现8080接口与FSMC接口对接

1. FSMC协议分析

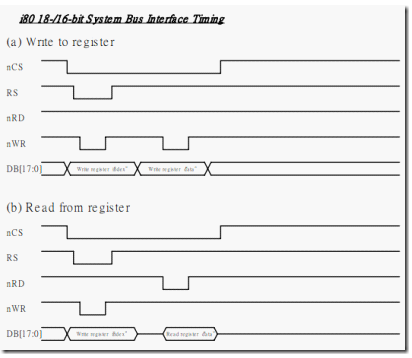

如下为ILI9325的8080接口的协议

从图中可以看出8080接口的协议大概流程是：先发出片选信号，然后发出命令使能或者数据使能信号，待数据建立完成后，在读写信号的上升沿写入数据或者读出数据。

CS（片选信号）：低电平片选有效，高电平失能（默认为高：失能）

RS（数据/命令）：低电平写命令，高电平写数据（默认为高：写数据）FSMC默认为低。。。。

RD（读信号） ：低电平有效，上升沿写入数据，高电平失能（默认为高，失能）

WR（写信号） ：低电平有效，上升沿写入数据，高电平失能（默认为高，失能）

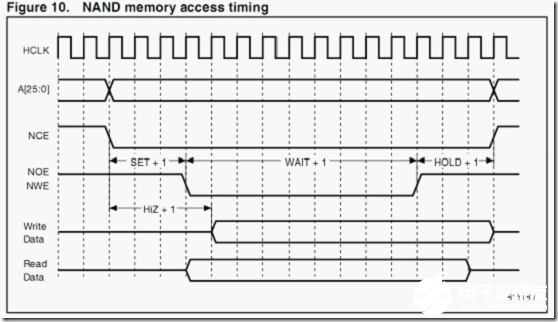

FSMC写SRAM模式如下：

FSMC对于类RAM存储器的读操作过程一般是：先发出片选信号、读写信号和地址信号，然后等待数据建立完成后，读取数据总线上的数据或把数据写到外部器件。

通过以上分析我们会发现，这个FSMC写NOR时序是跟8080接口的时序非常的相似，他们都有片选信号、读信号、写信号、数据总线，而且他们的工作过程都是一样的，那么我们就可以用以下的方式将8080接口与FSMC接口实现对接，

（1）读操作

（2）写操作

通过以上分析我们会发现，这个FSMC写NOR时序是跟8080接口的时序非常的相似，他们都有片选信号、读信号、写信号、数据总线，但要想将8080接口与FSMC接口完全对接还有一个问题没有解决，那就是8080协议没有地址信号线而FSMC有16根地址信号，8080协议根据一个端口的高低电平来区分数据信号与命令信号，我们可以想一下，我们是不是可以选用16根地址线中的任意一根作为命令/数据选择线呢，这样当这份地址线为高电平的时候就表示传输的是数据，低电平表示传输的是命令。
