RS485通讯接口的基本结构及定义标准解析

RS485总线标准是工业中（考勤，监控，数据采集系统）使用非常广泛的双向、平衡传输标准接口，支持多点连接，允许创建多达32个节点的网络；最大传输距离1200m，支持1200 m时为100kb/s的高速度传输，抗干扰能力很强，布线仅有两根线很简单。

RS485通信网络接口是一种总线式的结构，上位机（以个人电脑为例）和下位机都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

下面介绍以下rs485通讯接口定义的标准

1.英式标识为 TDA（-） 、TDB（+） 、RDA（-） 、RDB（+） 、GND

2.美式标识为 Y 、Z 、 A 、 B 、 GND

3.中式标识为 TXD（+）/A 、TXD（-）/B 、RXD（-） 、RXD（+）、GND

rs485两线一般定义为：

“A， B”或“Date+，Date-”

即常说的：’485＋，485－’

rs485四线一般定义为：

“Y，Z，A， B，”

一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图

rs232转rs485电路图

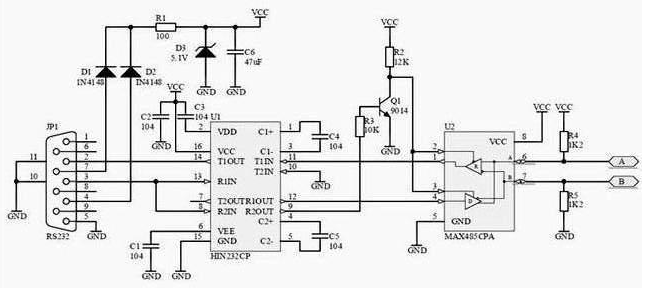

上图中rs232转rs485电路中hin232（max232可以起到同样的作用但是要贵一点） 起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远。
