PLC驱动电动机实现正反转的设计

时间:2019-11-11 09:44

人气:

作者:admin

标签: RS485通信

导读:PLC驱动电动机实现正反转的设计-plc控制变频器正反转接线图 1.plc与变频器的硬件连接线路图 PLC以开关量方式控制变频器驱动电动机正反转的线路图如下图所示。 2.变频器的参数设置 在...

plc控制变频器正反转接线图

1.plc与变频器硬件连接线路图

PLC以开关量方式控制变频器驱动电动机正反转的线路图如下图所示。

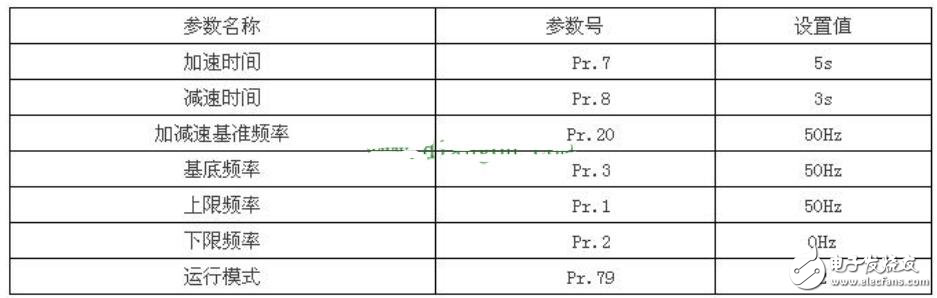

2.变频器的参数设置

在使用PLC控制变频器时,需要对变频器进行有关参数设置,具体见下表。

PLC驱动电动机实现正反转的设计

3.编写PLC控制程序

变频器有关参数设置好后,还要用编程软件编写相应的PLC控制程序并下载给PLC。PLC控制变频器驱动电动机正反转的PLC程序如下图所示。

变频器与PLC的RS485通信连接方法图解

1.单台变频器与plc的RS485通信连接

单台变频器与PLC的RS485通信连接如下图所示,两者在连接时,一台设备的发送端子(+-)应分别与另一台设备的接收端子(+-)连接,接收端子(+-)应分别与另一台设备的发送端子(+-)连接。

PLC驱动电动机实现正反转的设计

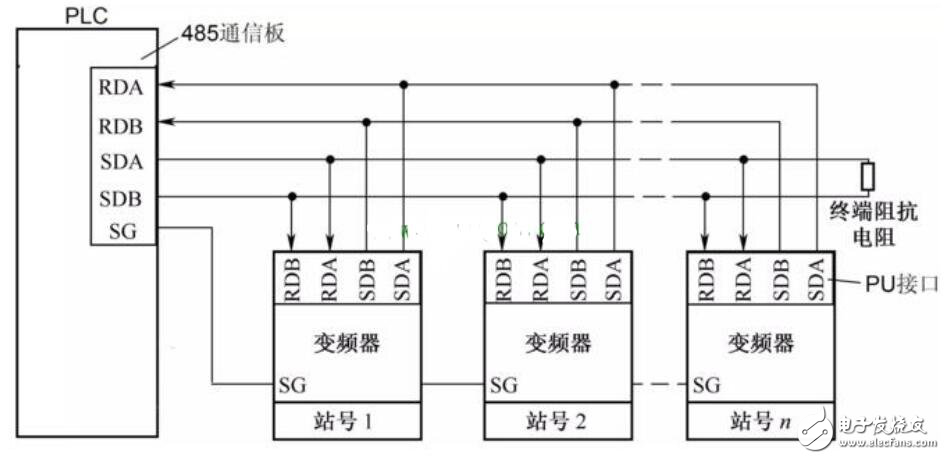

2.多台变频器与PLC的RS485通信连接

多台变频器与PLC的RS485通信连接如下图所示,它可以实现一台PLC控制多台变频器的运行。

PLC驱动电动机实现正反转的设计
