RS232串口通信的代码分析

想来想去不知道要怎么样把232串口通信说清楚，想想还是直接把代码分析一遍吧。

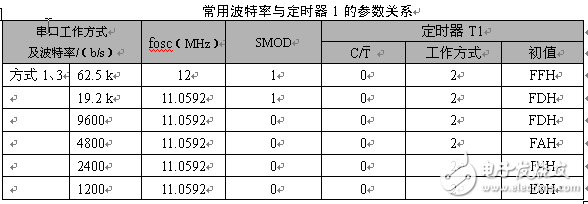

重点是“常用波特率与定时器1的参数关系”这张表格！波特率的设置很重要！

一、串口初始化

void usart_init（）

{

SCON = 0x50; //REN=1允许串行接受状态，串口工作模式1

TMOD = 0x20; //定时器工作方式2

PCON = 0x00;

TH1 = 0xFD; //波特率9600、数据位8、停止位1。效验位无 （11.0592M）

TL1 = 0xFD;

ES = 1; //开串口中断

EA = 1; //开总中断

TR1 = 1; //启动定时器

}

SCON寄存器

1.SM0、SM1：串行口工作方式控制位

2.SM2：多机通信控制位

3.REN：允许接收位

4.TB8：发送接收数据位8

5.RB8：接收数据位8

6.TI：发送中断标志位 TI=1表示帧发送结束

7.RI：接收中断标志位 RI=1表示帧接收完成

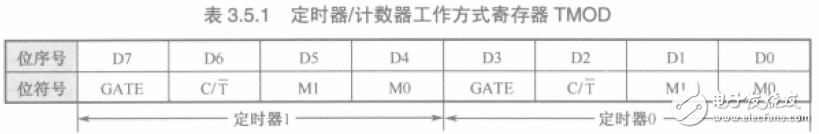

1.GATE：门控制位 GATE=0，仅受TRX控制 GATE=1，受TRX和外部中断引脚共同控制

2.C/T：定时器模式和计数器模式选择器 C/T=1，计数器 C/T=0，定时器

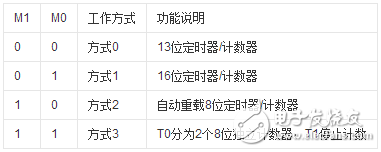

3.M1、M0：工作方式选择位

PCON寄存器

SMOD：是波特率是否加倍的选择位。

SMOD=0时：波特率不加倍。

SMOD=1时：波特率加倍。

二、串口数据发送

void send_data（unsigned char a）

{

SBUF = a; //SUBF接受/发送缓冲器

while（0 == TI）; //每次等待发送完毕，再执行下一条

TI=0; //手动清0

}

SBUF：有两个物理上独立的接收、发送缓冲器SBUF，它们占用同一地址99H ;接收器是双缓冲结构 ;发送缓冲器，因为发送时CPU是主动的，不会产生重叠错误。

TI：发送中断标志位 TI=1表示帧发送结束

三、串口中断程序

void ser_int （void） interrupt 4 using 1

{

if（1 == RI） //RI接受中断标志

{

RI = 0; //清除RI接受中断标志

ReData = SBUF; //SUBF接受/发送缓冲器

Flag=1; //标志位置1表示有新数据进来

}

}

RI：接收中断标志位 RI=1表示帧接收完成

四、总代码

#include

//变量声明

unsigned char SenData， //发送数据

Flag， //标志位

ReData; //接收数据

//函数声明

void usart_init（）; //串口中断初始化

void send_data（unsigned char a）; //串口数据发送

//---------------------------

//串口中断初始化

//---------------------------

void usart_init（）

{

SCON = 0x50; //REN=1允许串行接受状态，串口工作模式1

TMOD = 0x20; //定时器工作方式2

PCON = 0x00;

TH1 = 0xFD; //波特率9600、数据位8、停止位1。效验位无 （11.0592M）

TL1 = 0xFD;

ES = 1; //开串口中断

EA = 1; //开总中断

TR1 = 1; //启动定时器

}

//---------------------------

//串口数据发送

//---------------------------

void send_data（unsigned char a）

{

SBUF = a; //SUBF接受/发送缓冲器

while（0 == TI）; //每次等待发送完毕，再执行下一条

TI=0; //手动清0

}

//---------------------------

//串口中断程序

//---------------------------

void ser_int （void） interrupt 4 using 1

{

if（1 == RI） //RI接受中断标志

{

RI = 0; //清除RI接受中断标志

ReData = SBUF; //SUBF接受/发送缓冲器

Flag=1; //标志位置1表示有新数据进来

}

}

//---------------------------

//主函数

//---------------------------

void main（）

{

usart_init（）; //串口中断初始化

while（1）

{

if （Flag==1） //判断是否有数据过来，有则进入循环

{

EA=0; //进入循环之后就把总中断关闭，防止处理过程中又有中断进来

//----------------------该段即对接收的数据进行处理

if（ReData==‘a’）

SenData = ‘b’;

else

SenData = ‘c’;

send_data（SenData）; //串口数据发送

//----------------------

Flag=0; //数据处理完毕后将标志位置0，表示没有新数据要处理

EA=1; //打开总中断，允许接收新数据

}

}

}
