　　网线水晶头接法顺序

　　连接网络的除了无线信号还有网线，大部分公司和网吧都采用交换机分流网络，通过网线的方式连接各个计算机，使用网线连接的计算机很少出现断网问题，除非物理伤害或主机断网，正常情况下是很稳定的。很多用户都知道网线连接计算机网络接口需要水晶头，不过一条网线里面有八根颜色不同的细线，如果你需要为网线接上水晶头，可以看看下文了解网线水晶头的接法。

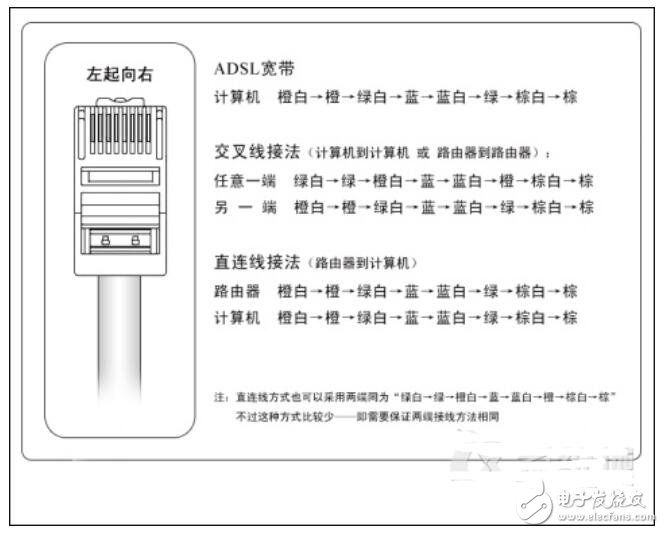

　　一、ADSL宽带水晶头接法：

　　橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

　　二、交叉线接法（计算机到计算机 或 路由器到路由器）：

　　任意一端：绿白→绿→橙白→蓝→蓝白→橙→棕白→棕

　　另 一 端：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

　　三、直连线接法（路由器到计算机）

　　路由器：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

　　计算机：橙白→橙→绿白→蓝→蓝白→绿→棕白→棕

　　注：直连线方式也可以采用两端同为“绿白→绿→橙白→蓝→蓝白→橙→棕白→棕”。

　　网线水晶头接法详细步骤

　　网线水晶头接法步骤一、工具准备

　　1、具有8P槽的压线钳一个。

　　2、五类网线，也就是现在最常用的网线若干米。

　　3、RJ-45插头，也就是所谓的水晶头若干。

　　PS：理论上水晶头只需要2个，以防万一，多备一些。

　　网线水晶头接法步骤二、了解网线标准线序

　　标准568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕

　　标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕

　　上网只用到1 2 3 6 1.2下传3.6上传，电话用4.5 7.8是做为电源用，有些设备要，国际标准。

　　网线水晶头接法步骤三、直通线和交叉线接法。

　　直通线：两头都是568B标准。用于连接：

　　PC（电脑）—————————— HUB（集线器）

　　PC（电脑）—————————— SWITCH（交换机）

　　PC（电脑）—————————— ROUTER（路由器）

　　HUB（集线器）———————— HUB（集线器）的级连口

　　SWITCH（交换机）—————— HUB（集线器）的级连口

　　SWITCH（交换机）—————— SWITCH（交换机）级连口

　　SWITCH（交换机）—————— ROUTER（路由器）

　　交叉线：一头是568A，另一头是568B。用来连接

　　PC（电脑）——————————PC（电脑）

　　HUB（集线器）————————HUB（集线器）

　　SWITCH（交换机）——————SWITCH（交换机）

　　ROUTER（路由器）——————ROUTER（路由器）

　　补充一下，配置网络设备要用反转线。

　　简单的说！直通线就是两端线序相同的线，用于不同设备之间互连，交叉线就是两端线序不同的线，用于同种设备之间互连。

　　网线水晶头接法步骤四、实际网线水晶头制作步骤：

　　步骤1、用压线钳将网线的胶皮剪掉长约2cm即可。

　　步骤2、按照上面说的标准线序把网线排列好，可能情况如下图：

　　步骤3、把8股线末端剪齐。

　　步骤4、将水晶头有塑料弹簧片的一端向下，有金属针脚的一端向上，把整齐的8股线插入水晶头，并使其紧紧的顶在顶端。

　　步骤5、把水晶头插入8P的槽内，用力的握紧压线钳即可！

　　网线水晶头接法口诀

　　鼻下铜上握水晶

　　从左到右记心中

　　橙白全橙绿白蓝

　　蓝白全绿棕白棕

　　水晶头接法口诀
