MPSOC开发板教程之HELLO WORLD

　　XILINX 新一代 SOC，Zynq UltraScale+ MPSOC 系列性能强悍无比，相比ZYNQ 7000系列每瓦性能提升5倍，作为一名电子发烧友，都想体验一把这高性能的MPSOC开发板。现在用米尔MPSOC开发板来一个hello world。MPSOC学习之HELLO WORLD，分享给大家。

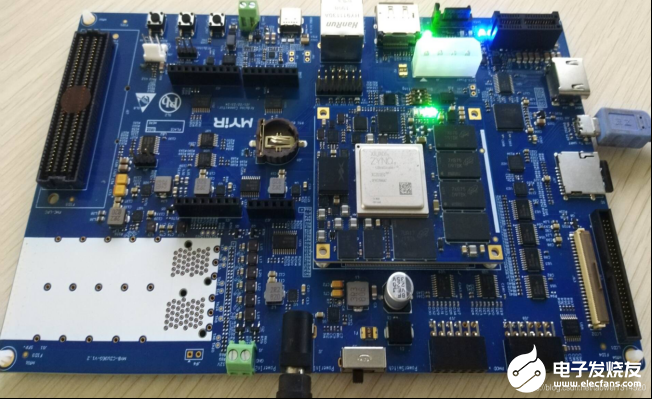

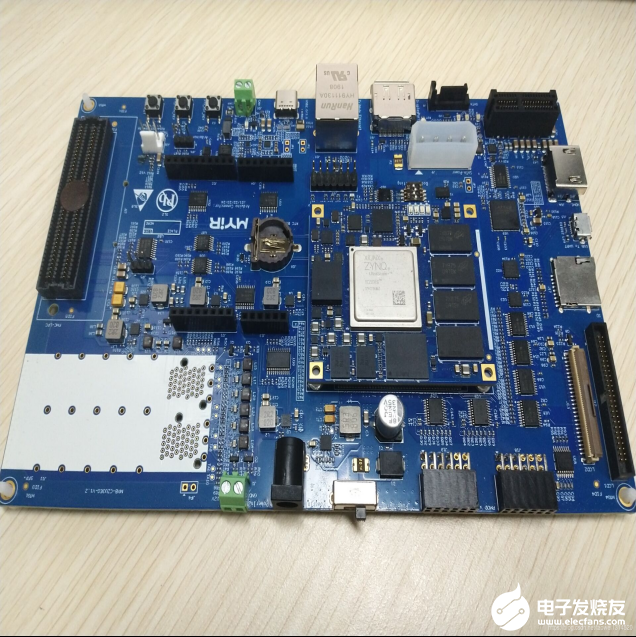

　　米尔MPSOC开发板采用Zynq UltraScale+ MPSOC系列处理器设计（具体型号XCZU3EG-1SFVC784，未来可选用XCZU2CG，XCZU3CG.XCZU4EV，XCZU5EV） ，且单芯片融合4核心Cortex-A53（Up to 1.5GHZ），2核心Cortex-R5， GPU和154KLE的FPGA（包含DSP模块）。配备4GB DDR4（64bit ，2400MHZ）， 4GB eMMC，128MB QSPI flash 且板载千兆以太网/USB PHY的情况下仍将尺寸控制在62*50mm。米尔MPSOC开发板非常适合人工智能，工业控制，嵌入式视觉，ADAS，算法加速，云计算，有线/无线通信等广泛领域。米尔的板子向来追求做工精致，这款新推出的MPSOC开发板也是如此：

　　下面是MPSOC之HELLO WORLD学习笔记：

　　开发环境：vivado 2017.4，开发板型号：米尔MYD-CZU3EG， 主芯片XCZU3EG-1SFVC784。（这个系列板子还有4EV，5EV等版本，手里的3EG版本不支持SFP，因此板上相应接口（白色部分）是空贴的。）

　　Step1 新建vivado工程

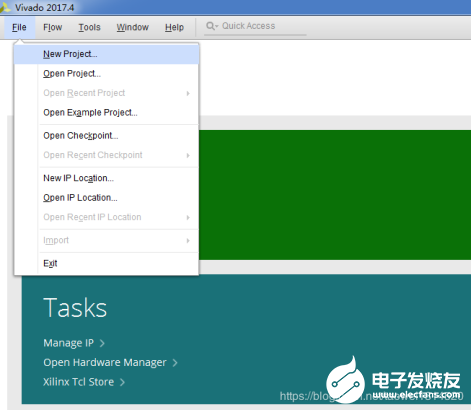

　　打开vivado 2017.4，选择File--》New Project，

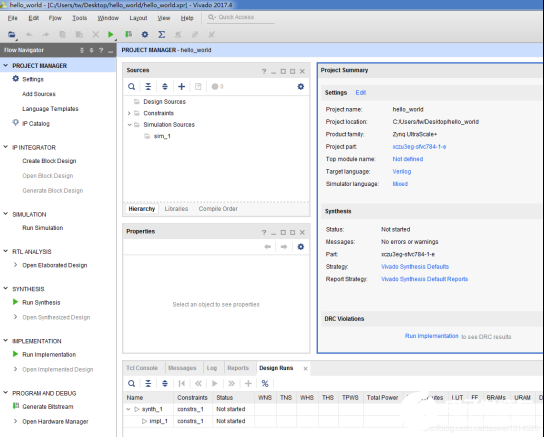

　　点击Next进入下一步，填写工程名和选择工程保存路径，点击Next。继续往下，按照截图的配置选择开发板型号为 xczu3eg-sfvc784-1-e ，点击Next，点击Finish。新建的vivado工程，如下图所示

　　Step2 新建Block Design

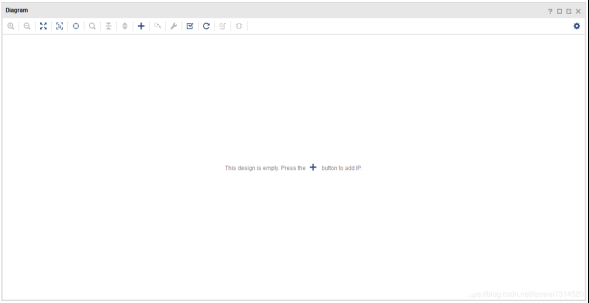

　　点击导航栏的Create Block Design，出现Create Block Design对话框。这里可以自己填写名称，我这里直接用默认的名称，点击OK。新建的Block设计区如下图：

　　Step3 调用ZYNQ IP核并配置

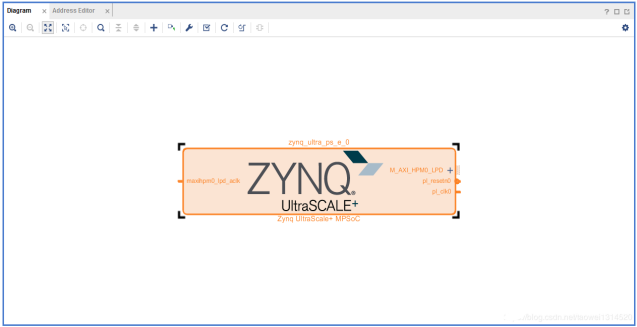

　　点击Add IP，在导航栏输入ZYNQ，然后双击ZYNQ UltraScale+MPSoC。添加的ZYNQ核，如下图所示：

　　双击ZYNQ IP核导入配置文件

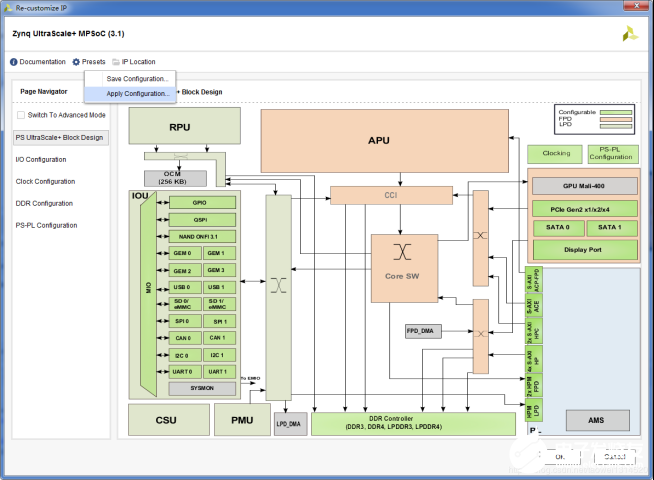

　　点击Presets--》Apply Configuration 添加配置文件

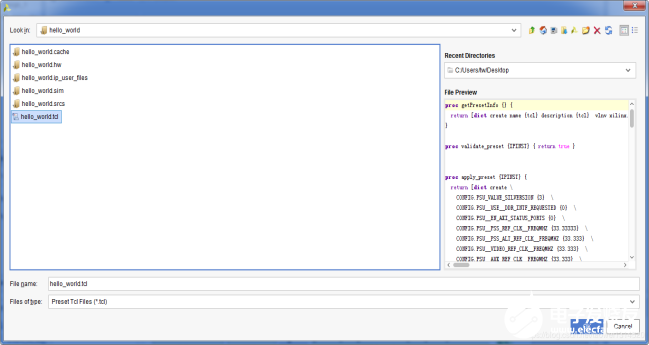

　　导入 hello_world.tcl配置文件，点击OK

　　点击OK，完成ZYNQ 核配置。

　　Step4 综合

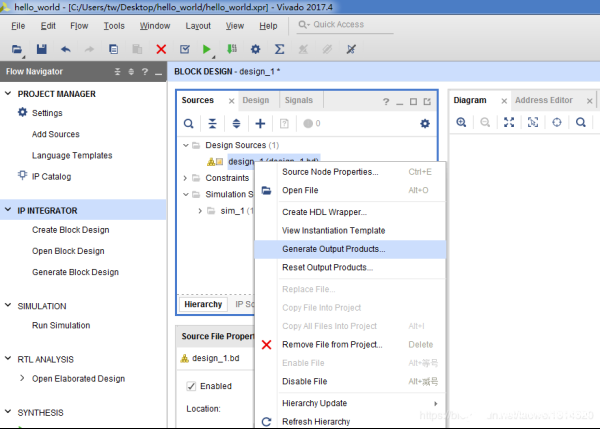

　　右击design_1 --》 Generate Output Products

　　点击Generate

　　Step 5 生成顶层文件

　　右击design_1--》Create HDL Wrapper

　　点击OK，完成生成顶层文件步骤。

　　Step6 生成bit文件

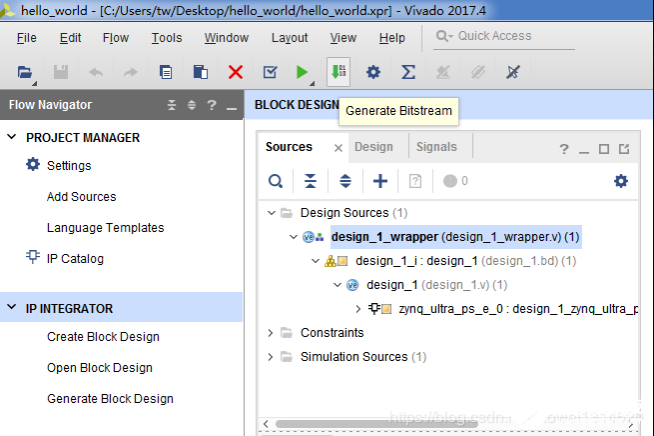

　　点击快捷工具栏上的Generate Bitstream

　　连续点击OK，bit生成成功，点击Cancel关闭对话框。

　　Step7 导出硬件配置文件

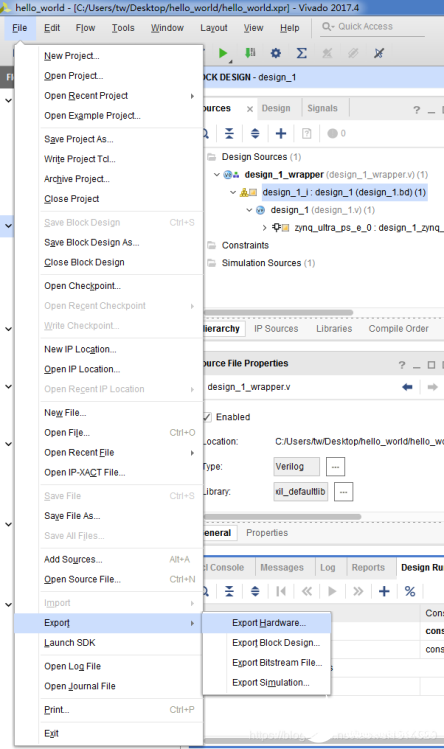

　　点击File--》Export--》Export Hardware

　　勾选Include bitstream，点击OK

　　Step8 打开SDK

　　点击File--》Launch SDK，点击OK

　　Step9 新建fsbl

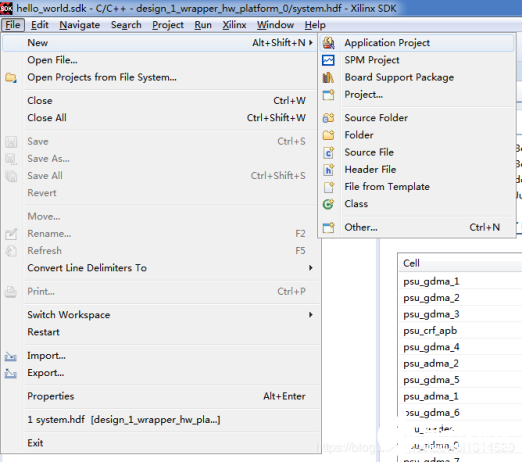

　　点击File--》Application Project，添加工程名fsbl，点击Next

　　选择Zynq MP FSBL，点击Finis

　　Step10 新建hello_world工程

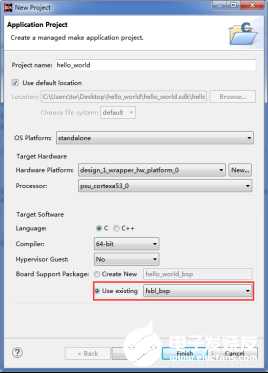

　　点击File--》Application Project。填写工程名 hello_world， 点击Next

　　选择Hello_World模板，点击Finish

　　Step11 生成BOOT.bin文件

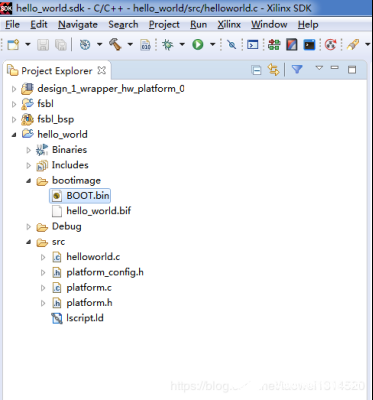

　　右击hello_world--》Create Boot Image，点击Create Image。生成的BOOT.bin文件，如下图所示，然后将这个生成的BOOT.bin文件拷贝到SD卡上

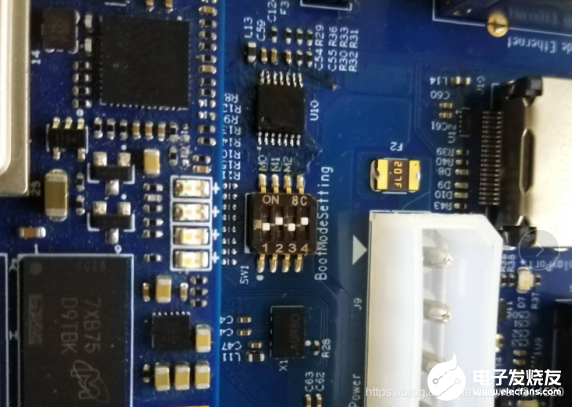

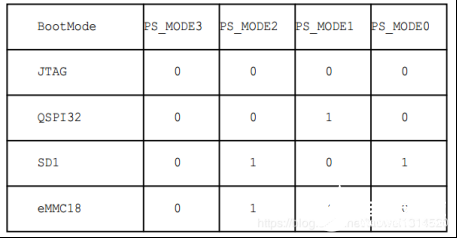

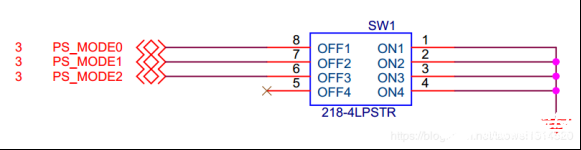

　　MPSOC开发板模式设置，这里我们设置为SD卡启动模式

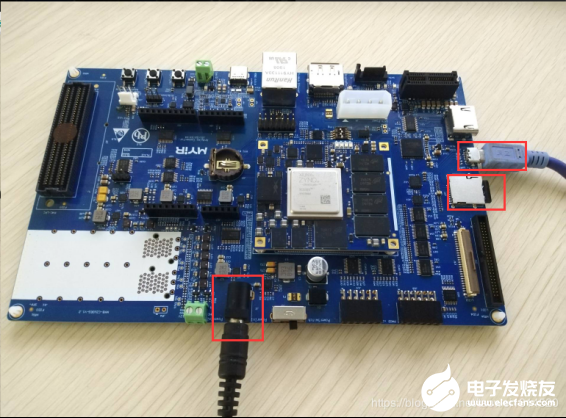

　　MPSOC开发板连接12V电源、连接uart串口、插入SD卡

　　MPSOC开发板上电运行

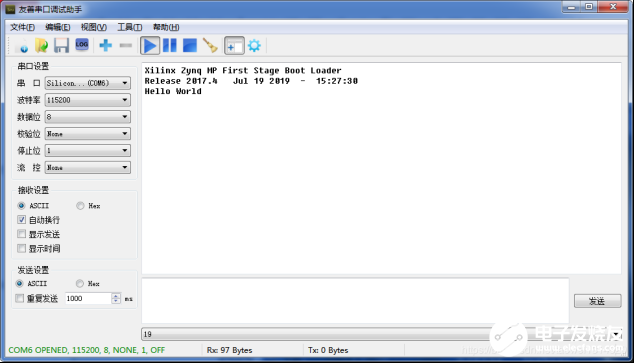

　　串口打印输出 Hello World

　　好啦，用MPSOC上输出HELLO WORLD已经完成。其实也不难，关键是要多看开发手册、光盘资料，在配置细节上留意（因为篇幅太长，这里缩减了许多步骤图片）。另外，有不明白的地方可以找米尔技术支持。
