I2C数据传输步骤

　　I2C数据传输步骤

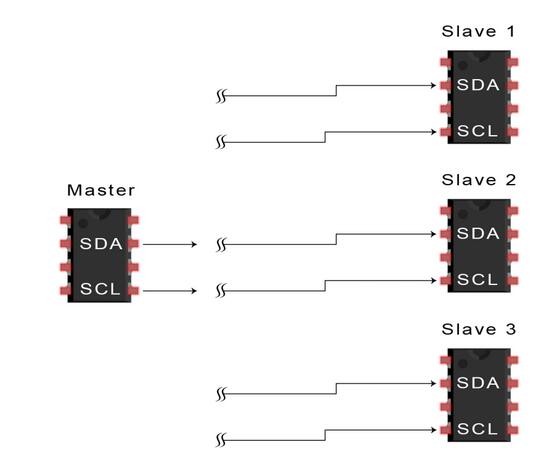

　　1、主机向每一个连接的从设备发送数据，然后将SDA信号从高切换到低，之后在将SCL从高切换到低电平。

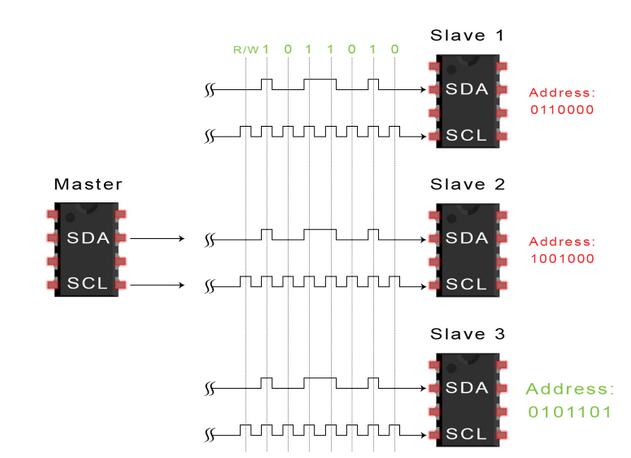

　　2、主设备向每个从设备发送它想要与之通信的从设备的7或10位地址，以及读/写位：

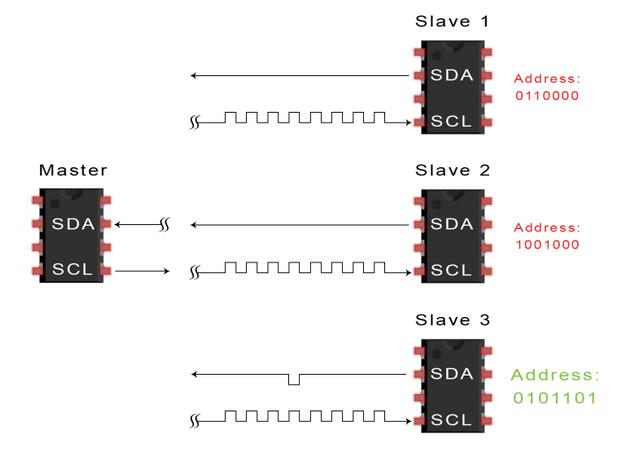

　　3、每个从设备将主设备发送的地址与其自己的地址进行比较。如果地址匹配，则从器件通过将SDA线拉低一位来返回ACK位。如果主设备的地址与从设备的地址不匹配，则从设备将SDA线保持为高电平。

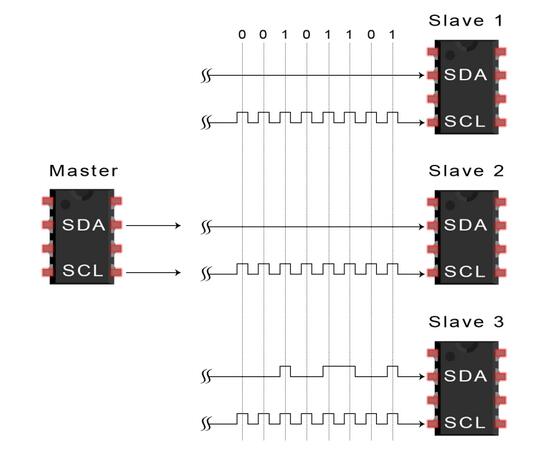

　　4、主设备发送或接收数据帧：

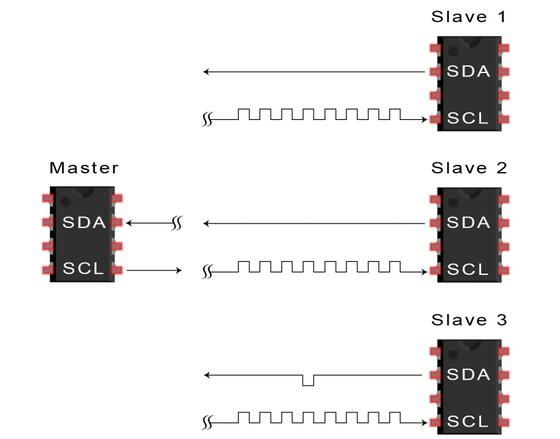

　　5、在传输了每个数据帧之后，接收设备将另一个ACK位返回给发送方以确认成功接收到该帧：

　　6、要停止数据传输，主机通过在将SDA切换为高电平之前切换SCL为高电平来向从机发送停止条件：

　　有多个从设备的单一主设备

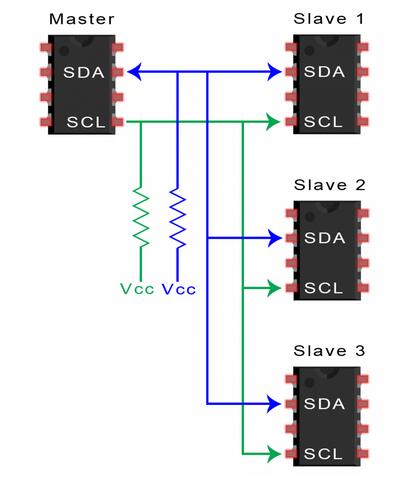

　　由于I2C使用寻址，因此可以从单个主设备控制多个从设备。使用7位地址，可以使用128（27）个唯一地址。使用10位地址并不常见，但提供1，024（210）个唯一地址。要将多个从器件连接到单个主器件，请像这样连接它们，使用4.7K欧姆上拉电阻将SDA和SCL线连接到Vcc：
