AXI 总线和引脚的介绍

1、AXI 总线通道，总线和引脚的介绍

AXI接口具有五个独立的通道：

（1）写地址通道（AW）：write address channel

（2）写数据通道（ W）： write data channel

（3）写响应通道（ B） ： write response channel

（4）读地址通道（AR）：read address channel

（5）读数据通道（ R）： read data channel

五个通道图为：

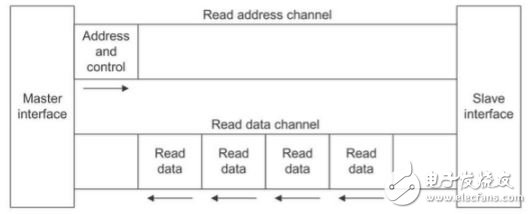

读地址通道和读数据通道

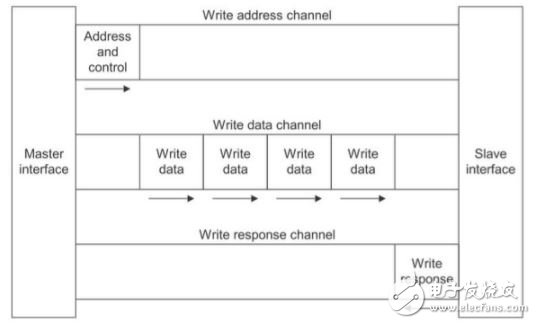

写地址通道，写数据通道和写响应通道

读地址通道的信号：S_AXI_ARADDR，S_AXI_ARPROT，S_AXI_ARVALID，S_AXI_ARREADY；

读数据通道的信号：S_AXI_RDATA，S_AXI_RRESP，S_AXI_RVALID，S_AXI_RREADY；

写地址通道的信号：S_AXI_AWADDR，S_AXI_AWPROT，S_AXI_AWVALID，S_AXI_AWREADY；

写数据通道的信号：S_AXI_WDATA，S_AXI_WSTRB，S_AXI_WVALID，S_AXI_WREADY；

写响应通道的信号：S_AXI_BRESP，S_AXI_BVALID，S_AXI_BREADY。

AXI接口的总线宽度：

C_S_AXI_ADDR_WIDTH ： S_AXI数据总线的宽度

C_S_AXI_ADDR_WIDTH ： S_AXI 地址总线的宽度

AXI接口的信号详细说明：

S_AXI_ACLK ： in std_logic;

总线的输入时钟信号

S_AXI_ARESETN ： in std_logic;

全局性的复位信号，这个信号低电平有效

S_AXI_AWADDR ： in std_logic_vector（C_S_AXI_ADDR_WIDTH-1 downto 0）;

写地址通道（由主设备设置发送到从设备）

S_AXI_AWPROT ： in std_logic_vector（2 downto 0）;

写通道保护类型，此信号表示事务的特权和安全级别，以及事务是数据访问还是指令访问。

S_AXI_AWVALID ： in std_logic;

写地址有效，此信号表示主设备正在发送有效的写入地址和控制信息。

S_AXI_AWREADY ： out std_logic;

写地址就绪。这个信号表明，从设备将接受地址和相关的控制信号。

S_AXI_WDATA ： in std_logic_vector（C_S_AXI_DATA_WIDTH-1 downto 0）;

写数据（由主设备设置传送到从设备）

S_AXI_WSTRB ： in std_logic_vector（（C_S_AXI_DATA_WIDTH/8）-1 downto 0）;

写数据选通，这个信号表明写数据总线上哪个字节通道存着有效的数据。写数据总线上每八个位对应一个写选通位

S_AXI_WVALID ： in std_logic;

写有效，这个信号表明有效的写数据和写选通可用

S_AXI_WREADY ： out std_logic;

写准备，这个信号表明从设备可以获取写数据

S_AXI_BRESP ： out std_logic_vector（1 downto 0）;

写响应，这个信号表明写事务的完成状态

S_AXI_BVALID ： out std_logic;

写响应有效。此信号表示信道正在发出有效的写响应。

S_AXI_BREADY ： in std_logic;

响应准备，这个信号表明主设备可以接受写响应

S_AXI_ARADDR ： in std_logic_vector（C_S_AXI_ADDR_WIDTH-1 downto 0）;

读地址（由主设备设置传送到从设备）

S_AXI_ARPROT ： in std_logic_vector（2 downto 0）;

读通道保护类型，此信号表示事务的特权和安全级别，以及事务是数据访问还是指令访问。

S_AXI_ARVALID ： in std_logic;

读地址有效，此信号表明读地址通道正在发送有效的读地址和控制信息

S_AXI_ARREADY ： out std_logic;

读地址准备，这个信号表明从设备已经准备接受地址和相关的控制信号

S_AXI_RDATA ： out std_logic_vector（C_S_AXI_DATA_WIDTH-1 downto 0）;

读数据（由从设备设置）

S_AXI_RRESP ： out std_logic_vector（1 downto 0）;

读响应，此信号表明读数据传输的完成状态

S_AXI_RVALID ： out std_logic;

读有效，此信号表明读数据通道正在传输需要的读数据

S_AXI_RREADY ： in std_logic

读准备，此信号表明主设备可以接受读数据和响应信息

2、AXI 总线通道握手信号之间的依赖性

AXI总共有5个通道，每个通道都有一对valid & ready信号，发送方通过valid信号来指示什么时候数据和控制信息有效，接收方通过ready来指示可以接受数据和控制信息，传输的信息发生在vaild和ready同时为高电平的情况下。每个通道之间可以独立握手，相互之间关系灵活。读数据必须跟在与其数据相关联的地址之后，写响应必须在于其相关联的写事务之后出现。

读事务握手依赖关系如图：
