TAG（JointTestActionGroup；联合测试工作组）是一种国际标准测试协议（IEEE1149.1兼容），主要用于芯片内部测试。现在多数的高级器件都支持JTAG协议，如DSP、FPGA器件等。标准的JTAG接口是4线：TMS、TCK、TDI、TDO，分别为模式选择、时钟、数据输入和数据输出线。

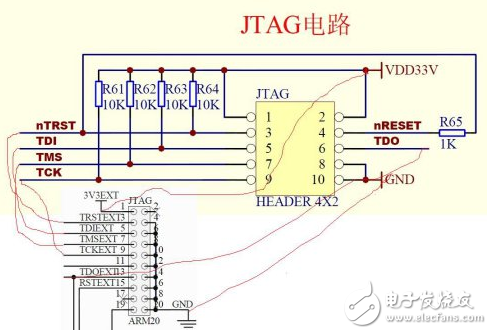

10针和20针JTAG接口连接方法

14脚JTAG与20脚JTAG连接方法

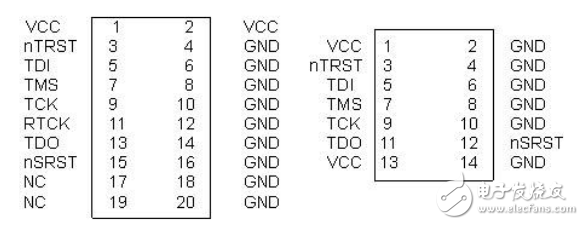

Dragon-ICE使用工业标准的20脚JTAG插头，但是有些老的系统采用一种14脚的插座。这两类接口的信号排列如下：

14脚JTAG与20脚JTAG

这两类接口之间的信号电气特性都是一样的，因此可以把对应的信号直接连起来进行转接。Dragon-ICE配备这种转接卡，随机配备。
