JTAG接口如何转SWD接口_JTAG接口转SWD接口方法

本文为大家介绍JTAG接口转SWD接口方法，利用此转换方式，可以简化板载调试接口（相应单片机应支持SWD调试）。

JTAG接口如何转SWD接口----线路连接图

首先是要连接线路，使用JLink_v8需要连接5跟线，分别是VCC，nJTRST，SWDIO，SWCLK；但是nJTRST可以不连接，但是在设置的时候会有所不同，要在设置界面里把RESET方式选择成自动，或者其他的，但是一定不能选择硬件复位，因为这个脚没有连接无法使用硬件复位，但是在仿真的时候也可以产生复位，那是因为可以模拟软件复位。所以这个脚可以不用连接。

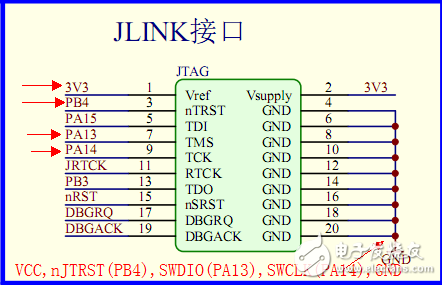

下面是连接图：

JTAG接口如何转SWD接口----MDK里设置

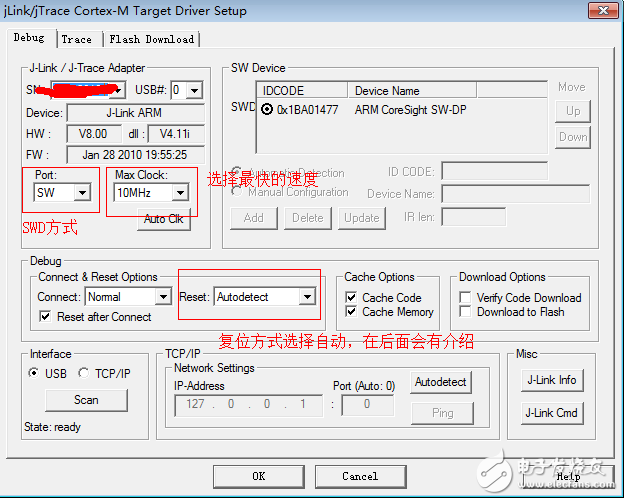

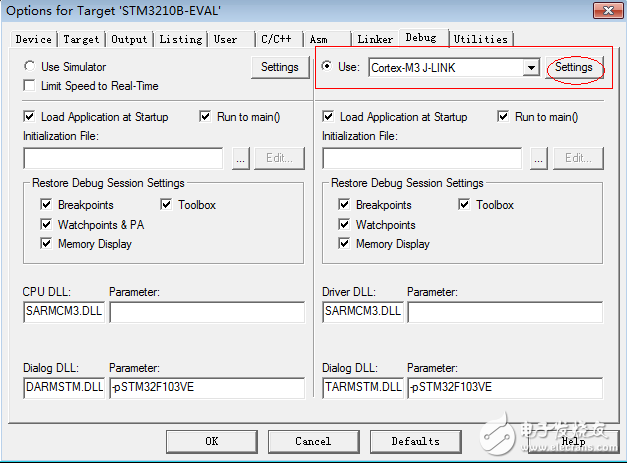

下面是在MDK里设置的图片：
