三态缓冲器介绍_三态缓冲器逻辑符号

三态缓冲器（Three-state buffer），又称为三态门、三态驱动器，其三态输出受到使能输出端的控制，当使能输出有效时，器件实现正常逻辑状态输出（逻辑0、逻辑1），当使能输入无效时，输出处于高阻状态，即等效于与所连的电路断开。

读/写控制电路接收CPU发来的相关控制信号，以控制数据的输入/输出。三态数据缓冲器是数据输入/输出的通道，数据传输的方向取决于控制逻辑对三态门的控制。CPU发往存储芯片的控制信号主要有读/写信号（R/W）、片选信号（CS）等。值得注意的是，不同性质的半导体存储芯片其外围电路部分也各有不同，如在动态RAM中还要有预充、刷新等方面的控制电路，而对于ROM芯片在正常工作状态下只有输出控制逻辑等。

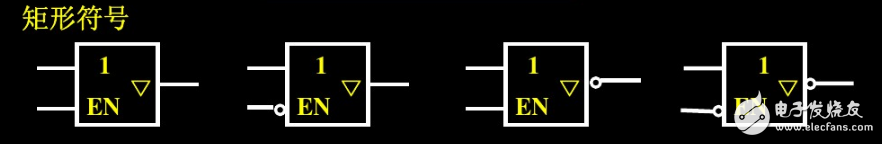

三态缓冲器逻辑符号----矩形符号

三态缓冲器逻辑符号----变形符号
