rs232接口颜色与线芯引脚定义

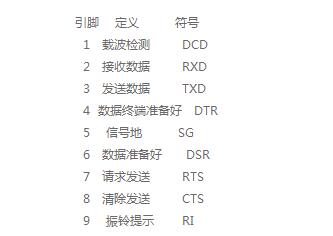

　　RS232串口线运用于设备间的串行通讯，适用面很广泛。RS232串口线接法要根据实际连接设备而定，我们先看其引脚定义。目前RS232串口线接口为DB9针，其接口引脚定义如下：

　　如上图所示，RS232串口线接口针脚分上下2排，如何区分串口线针脚？在正对人面、接口大边朝上情况下：一排是5针，从左到右，分别对应1-5号针脚；一排4针，从左到右，分别对应6-9号针脚。

　　绿联RS232串口线线芯颜色定义：

　　1 黑色

　　2 棕色

　　3 红色

　　4 橙色

　　5 黄色

　　6 绿色

　　7 蓝色

　　8 紫色

　　9 白色

　　用户在需要DIY绿联RS232串口线的情况下，可根据这一线芯颜色，对应接线。

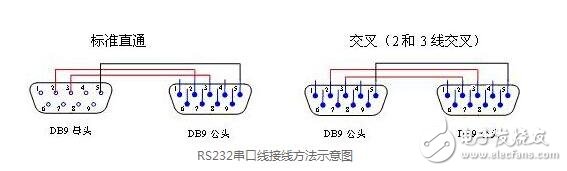

　　根据不同需要，RS232串口线接法分为两种：直连与交叉。

　　RS232串口线直连接法就是正常的连接：2接2，3接3（即一头的RX与另一头的RX相连，TX与另一头的TX相连），点击查看绿联 RS232串口线为直连接法详细示意图；RS232串口线交叉接法就是交叉连接：2接3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）。

　　那么RS232串口线直连与交差接法分别用在什么场合？

　　一般情况下，设备和电脑的连接通讯，需用到RS232串口线直连线；而设备和设备的连接通讯，就会用到RS232串口线的交叉线。用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232串口线。
