9针rs232串口接线图以及接线方法

　　九针串口即RS-232接口，个人计算机上的通讯接口之一，由电子工业协会（Electronic Industries Association，EIA） 所制定的异步传输标准接口。通常 RS-232 接口以9个引脚 （DB-9） 或是25个引脚 （DB-25） 的型态出现，一般个人计算机上会有两组 RS-232 接口，分别称为 COM1 和 COM2。

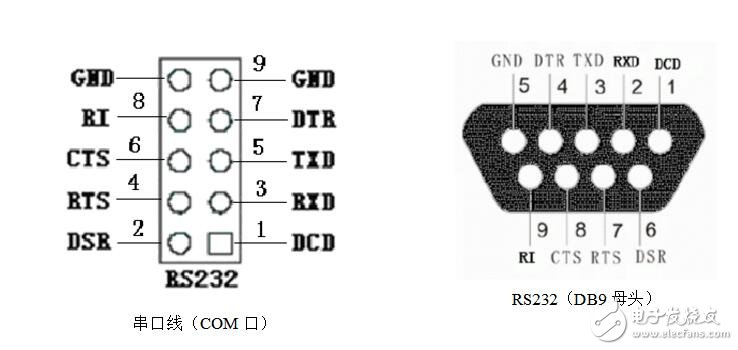

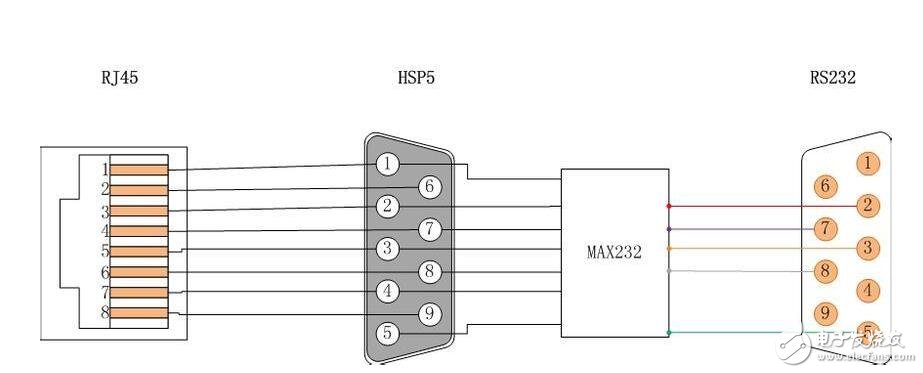

　　9针rs232串口接线图

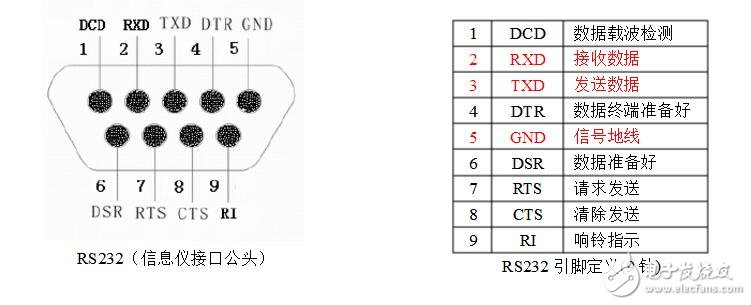

　　串口接口定义

　　接线方法

　　检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，来了解一下。

　　标准接法

　　1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：

　　说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换

　　2-------------3

　　3-------------2

　　4-------------6

　　5-------------5

　　6-------------4

　　7-------------8

　　8-------------7

　　2、9对25（包括9孔对25孔，9孔对25针）

　　2-------------3 （备注：2、3有可能不交换）

　　3-------------2

　　4-------------6

　　5-------------7

　　6-------------20

　　7-------------5

　　8-------------4
