RJ45接线图

　　RJ45是布线系统中信息插座（即通信引出端）连接器的一种，连接器由插头（接头、水晶头）和插座（模块）组成，插头有8个凹槽和8个触点。RJ是Registered Jack的缩写，意思是“注册的插座”。

　　在FCC（美国联邦通信委员会标准和规章）中RJ是描述公用电信网络的接口，计算机网络的RJ45是标准8位模块化接口的俗称。

　　RJ45接线图如果直接用网线将两台PC用对等网连接，应采用的接法为一端为T568A，另一端为T568B。如果通过网络集线器或网络交换机组网，网线两头接法应同为T568A或T568B，常见的是T568B的接法

　　接线标准

　　我们在使用UTP（非屏蔽双绞线）制作网线主要遵循ANSI/TIA/EIA-568A（简称T568A）和ANSI/TIA/EIA-568B（简称T568B）标准。

　　T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

　　在使用上，T568A/T568B只能在接线颜色上进行区别。

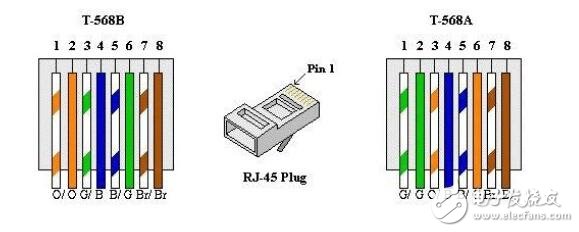

　　T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

　　T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

　　RJ-45各脚功能（10BaseT/100BaseTX）：

　　1、传输数据正极 Tx+

　　2、传输数据负极 Tx-

　　3、接收数据正极 Rx+

　　4、未使用

　　5、未使用

　　6、接受数据负极 Rx-

　　7、未使用

　　8、未使用
