can总线和lin总线的区别与联系?

　　一、CAN总线

　　CAN是控制器局域网络（Controller Area Network， CAN）的简称，是由以研发和生产汽车电子产品著称的德国BOSCH公司开发的，并最终成为国际标准（ISO 11898），是国际上应用最广泛的现场总线之一。

　　CAN总线的优势：

　　CAN属于现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通信网络。较之许多RS-485基于R线构建的分布式控制系统而言，基于CAN总线的分布式控制系统在以下方面具有明显的优越性：

　　网络各节点之间的数据通信实时性强

　　首先，CAN控制器工作于多种方式，网络中的各节点都可根据总线访问优先权（取决于报文标识符）采用无损结构的逐位仲裁的方式竞争向总线发送数据，且CAN协议废除了站地址编码，而代之以对通信数据进行编码，这可使不同的节点同时接收到相同的数据，这些特点使得CAN总线构成的网络各节点之间的数据通信实时性强，并且容易构成冗余结构，提高系统的可靠性和系统的灵活性。而利用RS-485只能构成主从式结构系统，通信方式也只能以主站轮询的方式进行，系统的实时性、可靠性较差；

　　开发周期短

　　CAN总线通过CAN收发器接口芯片82C250的两个输出端CANH和CANL与物理总线相连，而CANH端的状态只能是高电平或悬浮状态，CANL端只能是低电平或悬浮状态。这就保证不会在出现在RS-485网络中的现象，即当系统有错误，出现多节点同时向总线发送数据时，导致总线呈现短路，从而损坏某些节点的现象。而且CAN节点在错误严重的情况下具有自动关闭输出功能，以使总线上其他节点的操作不受影响，从而保证不会出现像在网络中，因个别节点出现问题，使得总线处于“死锁”状态。而且，CAN具有的完善的通信协议可由CAN控制器芯片及其接口芯片来实现，从而大大降低系统开发难度，缩短了开发周期，这些是仅有电气协议的RS-485所无法比拟的。

　　已形成国际标准的现场总线

　　另外，与其它现场总线比较而言，CAN总线是具有通信速率高、容易实现、且性价比高等诸多特点的一种已形成国际标准的现场总线。这些也是CAN总线应用于众多领域，具有强劲的市场竞争力的重要原因。

　　最有前途的现场总线之一

　　CAN 即控制器局域网络，属于工业现场总线的范畴。与一般的通信总线相比，CAN总线的数据通信具有突出的可靠性、实时性和灵活性。由于其良好的性能及独特的设计，CAN总线越来越受到人们的重视。

　　CAN总线特点：

　　  (1） 数据通信没有主从之分，任意一个节点可以向任何其他（一个或多个）节点发起数据通信，靠各个节点信息优先级先后顺序来决定通信次序，高优先级节点信息在134μs通信;

　　（2） 多个节点同时发起通信时，优先级低的避让优先级高的，不会对通信线路造成拥塞;

　　（3） 通信距离最远可达10KM（速率低于5Kbps）速率可达到1Mbps（通信距离小于40M）；

　　（4） CAN总线传输介质可以是双绞线，同轴电缆。CAN总线适用于大数据量短距离通信或者长距离小数据量，实时性要求比较高，多主多从或者各个节点平等的现场中使用。

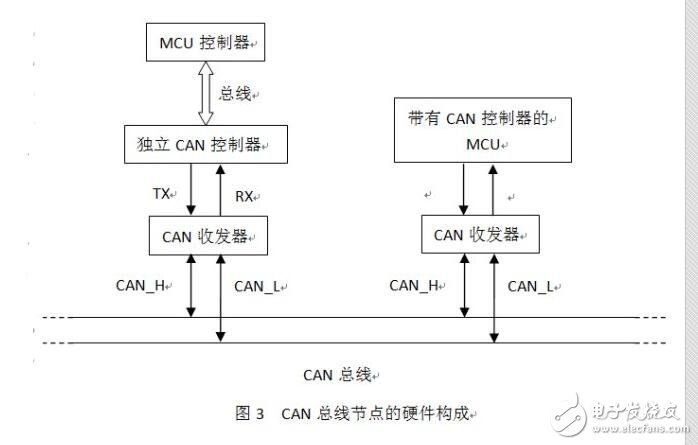

　　CAN总线节点的硬件构成方案有两种：

　　（1）、MCU控制器+独立CAN控制器+CAN收发器。独立CAN控制器如SJA10000、MCP2515，其中MCP2515通过SPI总线和MCU连接，SJA1000通过数据总线和MCU连接。

　　（2）、带有CAN控制器的MCU+CAN收发器。目前，市场上带有CAN控制器的MCU有许多种，如P87C591、LPC2294、C8051F340等。

　　两种方案的节点构成都需要通过CAN收发器同CAN总线相连，常用的CAN收发器有PCA82C250、PCA82C251、TJA1050、TJA1040等。
