CAN总线与485总线比较分析

　　一、485总线介绍

　　485总线标准

　　rs-485采用平衡发送和差分接收方式实现通信：发送端将串行口的ttl电平信号转换成差分信号a，b两路输出，经过线缆传输之后在接收端将差分信号还原成ttl电平信号。由于传输线通常使用双绞线，又是差分传输，所以又极强的抗共模干扰的能力，总线收发器灵敏度很高，可以检测到低至200mv电压。故传输信号在千米之外都是可以恢复。rs-485最大的通信距离约为1219m，最大传输速率为10mb/s，传输速率与传输距离成反比，在100kb/s的传输速率下，才可以达到最大的通信距离，如果需传输更长的距离，需要加485中继器。rs-485采用半双工工作方式，支持多点数据通信。rs-485总线网络拓扑一般采用终端匹配的总线型结构。即采用一条总线将各个节点串接起来，不支持环形或星型网络。如果需要使用星型结构，就必须使用485中继器或者485集线器才可以。rs-485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。

　　RS485总线基本特性

　　根据RS485工业总线标准，RS485工业总线为特性阻抗120Ω的半双工通讯总线，其最大负载能力为32个有效负载（包括主控设备与被控设置）。

　　当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产品，或者总线上连接有较多的设备时，最大传输距离相应缩短;反之，最大距离加长。主干网上的设备，如围墙机、管理机、主机等均分配一个ID号，即通信联络地址。

　　主干网对讲线，一般都是用一芯线（地线除外），是一种半双工方式。视频用一根同轴电缆。如果要求有多对访客住户同时进行对讲（所谓多通道），则必须增加音频线和视频线。

　　主机（副机）与分机一般不能直接连接，中间必须增加解码器，这有利于系统的稳定和增强抗干扰能力。主机（副机）与解码器均通过一个叫做网络联接器的设备在弱电井内连接，解码器与解码器之间总线方式或是星型方式连接。每个解码器也有一个ID号，是主机与之通信的联络地址。（二进制编码）

　　主机与解码器之间的连线，叫楼内总干线，所用电缆芯数因厂家不同而有所区别。

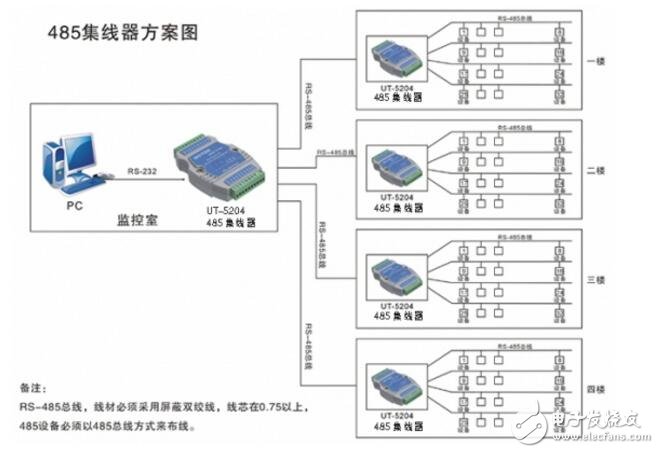

　　485总线结构布线图

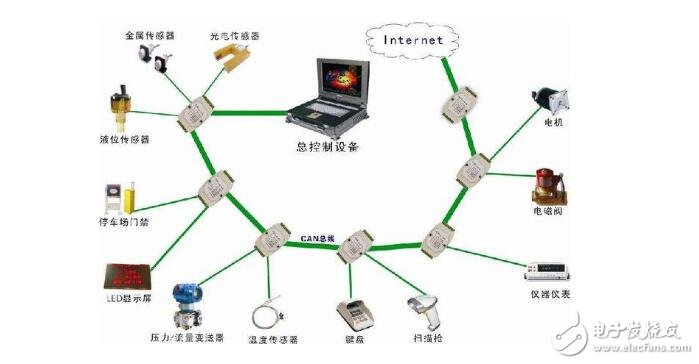

　　二、CAN总线介绍

　　CAN是控制器局域网络（Controller Area Network， CAN）的简称，是由研发和生产汽车电子产品著称的德国BOSCH公司开发了的，并最终成为国际标准（ISO11898）。是国际上应用最广泛的现场总线之一。 在北美和西欧，CAN总线协议已经成为汽车计算机控制系统和嵌入式工业控制局域网的标准总线，并且拥有以CAN为底层协议专为大型货车和重工机械车辆设计的J1939协议。近年来，其所具有的高可靠性和良好的错误检测能力受到重视，被广泛应用于汽车计算机控制系统和环境温度恶劣、电磁辐射强和振动大的工业环境。
