金升阳推超小体积CAN/CANFD隔离收发模块TD-MCAN/TD

　　金升阳近期推出高性价比、超小体积CAN隔离收发模块——TD301MCAN/TD501MCAN系列，是一款集成电源隔离、信号隔离、CAN收发器和总线保护于一体的CAN总线收发模块。其主要功能是将TTL/CMOS电平转换为CAN总线的差分电平，实现信号隔离。产品自带隔离电源，可实现2500VDC的电气隔离；采用超小体积封装，尺寸仅为一般产品的40%，可更方便地嵌入用户设备，使设备轻松实现CAN总线网络的连接功能。

　　随着汽车电子智能化的快速发展，例如对汽车高级驾驶辅助系统和人机交互的增加，总线通讯的数据量越来越大，传统的CAN总线在传输速率和带宽等方面越来越力不从心。是以，CAN-FD应运而生。

　　金升阳新推出的超小体积CAN-FD隔离收发模块——TD301MCANFD/TD501MCANFD系列，解决了因汽车电子智能化快速发展使得CAN总线到达负荷极限的问题。TD-MCANFD系列产品为TD-MCAN系列的升级版，可替代TD-MCAN系列产品。它继承了TD-MCAN系列隔离收发器的主要特性，还成功地提升了数据传输性能——数据传输速率提高到了5Mbit/s。

　　两个系列产品均采用相同封装，且引脚兼容，方便客户根据系统的通讯协议在高性价比和高性能之间进行自由选择。

　　TD-MCAN/TD-MCANFD系列产品广泛应用于汽车电子、仪器仪表等行业。

　　产品特性：

　　符合ISO 11898-2标准/ISO 11898-5物理层标准要求

　　隔离电压： 2500 VDC， 两端隔离

　　总线超时保护

　　波特率高达1Mbps（TD-MCAN）/5Mbps（TD-MCANFD）

　　工作温度范围：-40℃ to +105℃

　　适用于12V、24V系统

　　超小体积，标准DIP8封装

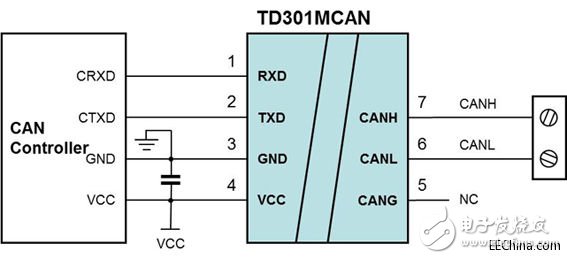

　　应用方案：
