串口、COM口、TTL、RS-232的区别详解

　　Point：

　　1、串口、COM口是指的物理接口形式（硬件）。而TTL、RS-232、RS-485是指的电平标准（电信号）。

　　2、接设备的时候，一般只接GND RX TX。不会接Vcc或者+3.3v的电源线，避免与目标设备上的供电冲突。

　　3、PL2303、CP2102芯片是 USB 转 TTL串口 的芯片，用USB来扩展串口（TTL电平）。

　　4、MAX232芯片是 TTL电平与RS232电平的专用双向转换芯片，可以TTL转RS-232，也可以RS-232转TTL。

　　5、TTL标准是低电平为0，高电平为1（+5V电平）。RS-232标准是正电平为0，负电平为1（±15V电平）。

　　6、RS-485与RS-232类似，但是采用差分信号负逻辑。这里略过不讲。

　　串口、COM口：

　　COM口即串行通讯端口，简称串口。这里区别于USB的“通用串行总线”和硬盘的“SATA”。

　　一般我们见到的是两种物理标准。D型9针插头，和 4针杜邦头 两种。

　　这是常见的4针串口，在电路板上常见，经常上边还带有杜邦插针。还有时候有第五根针，3.3V电源端。

　　由于是预留在电路板上的，协议可以有很多种，要看具体设备。

　　下面这个就是D型9针串口（通俗说法）。在台式电脑后边都可以看到。

　　记住，这种接口的协议只有两种：RS-232和RS-485。不会是TTL电平的（除非特殊应用）。

　　我们一般只接出RXD TXD两针，外加GND。

　　下图是个USB转TTL串口的小板，可以用USB扩展出一个串口。芯片为PL2303HX。

　　网上经常混淆各种串口，但是这个确实是可以给STC单片机下载程序的。

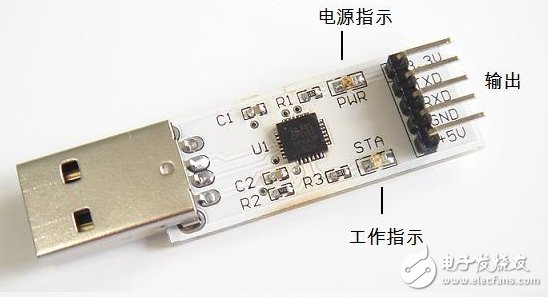

　　这是另一种，CP2102芯片的，也是USB转TTL串口。

　　据说比PL2303的好，实际使用中没感觉出来。这个小板就多了+3.3V电源端，以适应不同的目标电路。

　　上边介绍的都是USB转TTL串口，如果目标设备上是RS-232串口（D型9针接口）咋弄？
