TI DRV2603触觉驱动器 体验振动带来的非凡感受

　　如果你使用的是触摸屏的手机,那么您一定体验过触摸震动产生的效果，它让智能手机、平板电脑、便携式导航仪及游戏控制板的用户体验上升到一个全新的水平。用户在触摸手机时，玩游戏时充分体验震动带来的触感，那将会是一种什么感受!

　　德州仪器(TI)近日推出DRV2603触觉控制器，DRV是首款用于控制线性共振传动器,并支持自动共振跟踪的商用触觉驱动器。德州仪器中国区市场开发高性能模拟产品业务拓展经理信本伟先生向记者详细讲述了DRV2603的性能优势。　　

　　TI中国区市场开发高性能模拟产品业务拓展经理 信本伟先生

　　信本伟先生,现就职于TI中国区市场开发高性能模拟产品业务开发部,负责TI音视频产品在中国区的市场发展推广和销售,对中国模拟市场的发展及趋势有着深刻的观察与了解,并不断致力于发展更符合市场需求的最佳模拟产品。

　　DRV2603是TI近日推出的首款用于控制线性共振传动器,并支持自动共振跟踪的商用触觉驱动器，线性共振传动器(LRA)是一款以线性运动形式振动的弹簧质量块。由于弹簧常量的原因，LRA必须围绕共振频率在窄带(正负2hz)范围内驱动,使用自动共振检测共振频率可提高性能。

　　线性共振传动器 (LRA)

　　新一代触觉反馈技术是线性共振传动器，它已得到许多新型手持设备厂商的广泛采用。LRA基本上就是一个连接弹簧的磁铁，被一个线圈环绕，放置于一个盒形外壳内，如图2所示。磁铁受到控制，以线性方式移动，最终达到共振频率。这种以共振频率工作的方式，让驱动器可以在更低功耗条件下运行，功耗比 ERM 平均低30%;但是，会受限于这一频率。

　　LRA驱动频率移至该共振频带以外时，效率和性能都会大大降低。这就成为一个需要解决的设计问题，因为弹簧常数会因损耗、温度波动或者其他环境因素变化而改变，比如LRA器件是否被卡住等(如果没有，就不用担心性能问题了。

　　由于DRV2603支持自动共振跟踪，自动共振跟踪具有几方面的优势。

　　1、自动检测LRA共振频率,可支持任何LRA

　　2、在共振状态下驱动时,电源电流锐降50%

　　3、LRA制动只在自动共振跟踪时才能实现(制动可带来更敏锐真切的触觉感受)

　　共振频率漂移的原因分析

　　1、制造容差

　　2、组件老化

　　3、温度

　　4、机械安装

　　5、器件位置

　　6、夹持过劲

　　7、安放在桌面上

　　DRV2603 支持自动共振检测的LRV/ERM驱动器

　　DRV2603具有以下特性

　　可驱动LRA或ERM两种电机

　　LRV的自动共振检测

　　自动制动算法

　　电源校正

　　PWM输入引脚

　　自动输入水平校正

　　内部定时参考

　　硬件控制

　　2mm×2mmQFN封装

　　优势

　　更强的传动体验

　　传动器选择的高灵活性

　　更加敏锐连贯的触觉性能

　　支持更大的LRA容差

　　支持更真切的触觉体验

　　在各种电源电压范围内支持恒定的振动强度

　　兼容传统PWM波形输入

　　无需共模输入电压缩放

　　性能与PWM频率无关

　　外形小巧,可降低成本

　　DRV2603具有较强的优势，在自动共振检测方面具有明显的优势。

　　1、具有更好的传动器制动性能，制动对创建"敏锐"、"真切"的触觉感受和对多动作波形实现"动作分离"(如双击)具有非常重要的意义，在共振条件下驱动LRA将得到2倍的力量提升。在功耗方面，在驱动点击/告警等触感动作中,与不支持自动共振检测的驱动器相比功耗降低50%。

　　2、简化的输入信号发送，无需特定的输入频率接受从10KHZ-250KHZ的PWM信号。

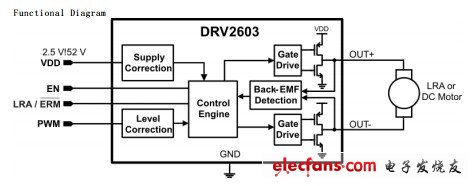

　　3、小尺寸解决方案，将各种模版全部集中在里面,只需一个旁路电容。下图为DRV2603内部框图

　　DRV2603主要应用于智能便携式产品，例如智能手机、平板电脑、便携式导航仪、便携式游戏控制板等，下图为采用DRV2603的智能手机，一位用户在体验触控震动带来的感受。
