虚拟I2C总线串行显示电路介绍

　　本文主要介绍了虚拟I2C总线串行显示电路，其中包括SAA1064引脚功能介绍、硬件电路设计、片内可编程功能以及程序举例。

　　1.SAA1064引脚功能

　　① VDD、VEE：电源、接地端。电源4.5～15V;

　　② P1～P16：段驱动输出端。分为两个8位口：

　　P1～P8;P9～P16。P8、P16为高位。口锁存器具有反相功能，置1时，端口输出0。

　　③ MX1、MX2：位码驱动端。静态显示驱动时，一片SAA1064可驱动二位LED数码管;动态显示驱动时，按图9-10连接方式，一片SAA1064可驱动四位LED数码管;

　　④ SDA、SCL：I2C总线数据端、时钟端;

　　⑤ CEXT：时钟振荡器外接电容，典型值2700pF

　　⑥ ADR：地址引脚端。SAA1064引脚地址A1、A0采用ADR模拟电压比较编址。当ADR引脚电平为0、3VDD/8，5VDD/8、VDD时，相应引脚地址A2、A1、A0 分别为000、001、010、011;

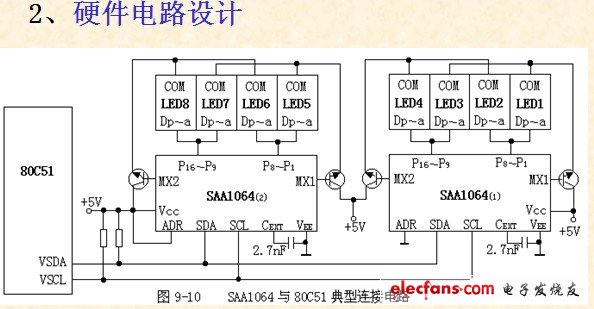

　　2.硬件电路设计
