安富利DVII/OFMC模块数字视频接口解决方案

　　Avnet公司的DVI I/O FMC模块提供数字视频接口，直接连接到Xilinx® Spartan®-6或 Virtex®-6 FMC使能的基板，数字DVI视频源为模块提供视频内容，而模块提供数字DVI和DisplayPort输出，用来显示FPGA驱动的视频内容。本文介绍了DVI I/O FMC模块主要特性，框图，DVI输入和输出框图，DisplayPort输出框图，以及模块电路图和材料清单（BOM）。

　　This FMC module provides a direct interface to digital video to Xilinx® Spartan®-6 or Virtex®-6 FMC-enabled baseboards. A digital DVI video source can provide video content to the module. The module also provides digital DVI and DisplayPort outputs to display FPGA driven video content.

　　The DVI I/O FMC Module is not a stand-alone module， but rather a plug-in module designed to interface with FMC compatible baseboards. In that role， the DVI I/O FMC Module provides a number of video interfaces to its host via a LPC FMC connector.

　　The DVI I/O FMC Module is a low pin count （LPC） FMC module containing interfaces intended for video processing. This module contains no processing intelligence and requires that it be plugged into a compatible baseboard for power， control and data processing.

　　DVI I/O FMC模块主要特性：

　　Video Input

　　— DVI input interface （HDMI connector）

　　Video Output

　　— DVI output interface （HDMI connector）

　　— DisplayPort output interface

　　Clock Source

　　— Video clock synthesizer

　　I2C Configuration

　　— IPMI Identification EEPROM

　　— Peripheral configuration

　　Other I/O

　　— General-purpose I/O pins

　　图1.DVI I/O FMC模块外形图

　　图2.DVI I/O FMC模块框图

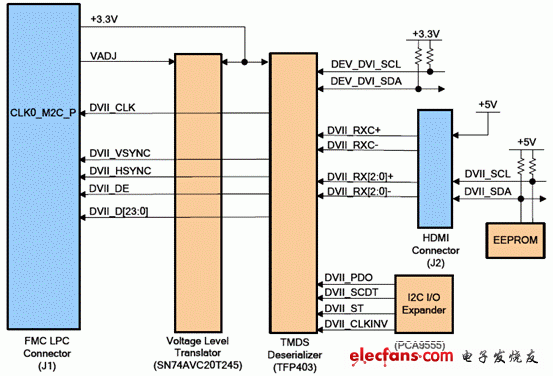

　　图3.DVI I/O FMC模块DVI输入框图

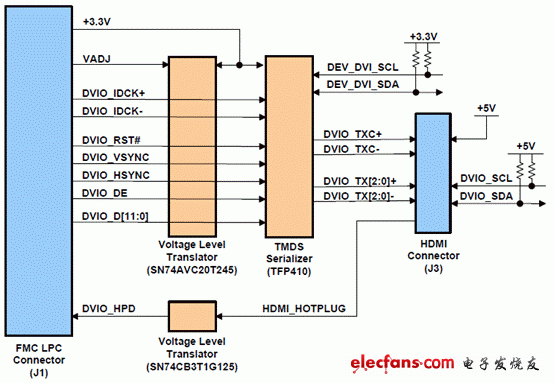

　　图4.DVI I/O FMC模块DVI输出框图

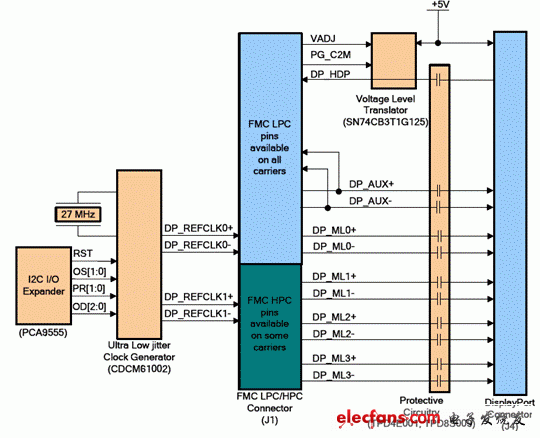

　　图5.DVI I/O FMC模块DisplayPort输出框图

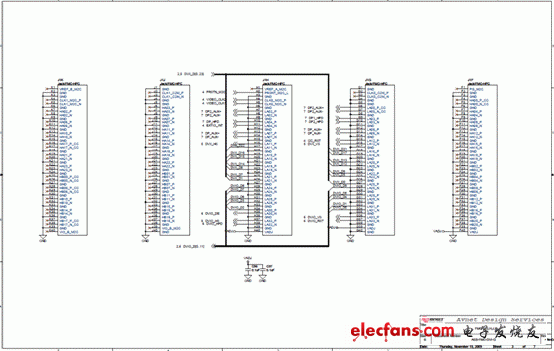

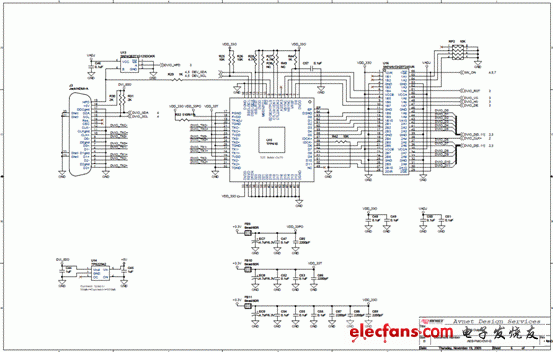

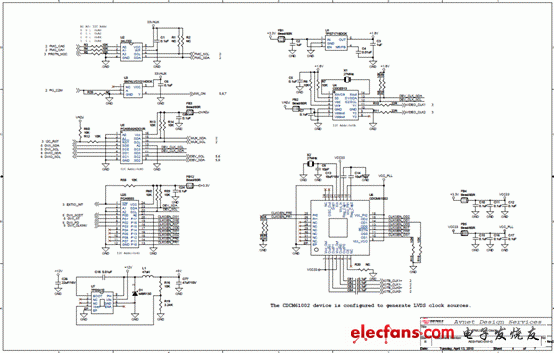

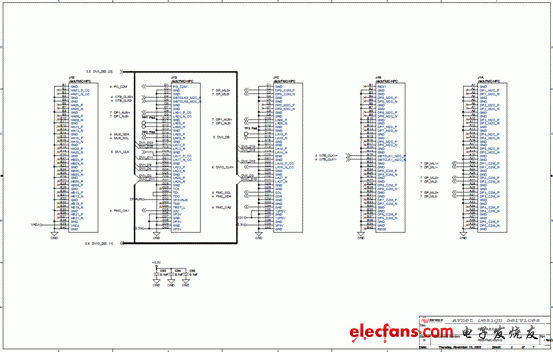

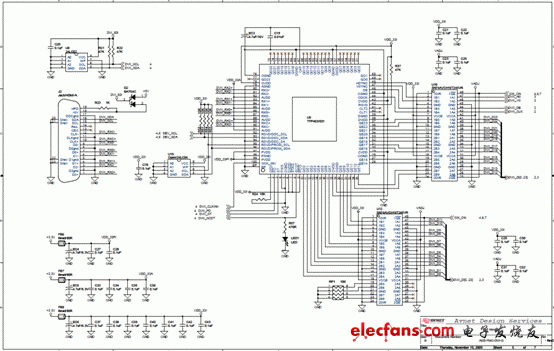

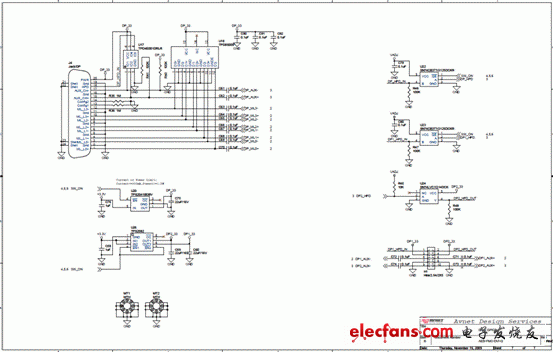

　　图6.DVI I/O FMC模块电路图（1）

　　图7.DVI I/O FMC模块电路图（2）

　　图8.DVI I/O FMC模块电路图（3）

　　图9.DVI I/O FMC模块电路图（4）

　　图10.DVI I/O FMC模块电路图（5）

　　图11.DVI I/O FMC模块电路图（6）

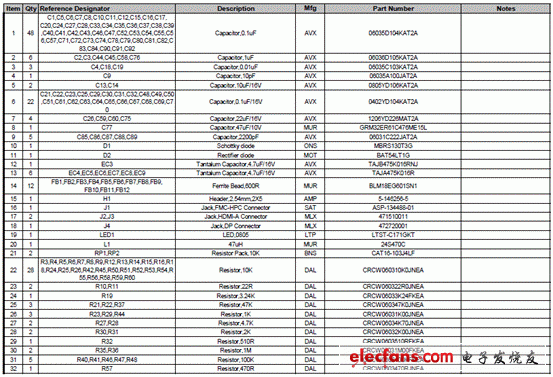

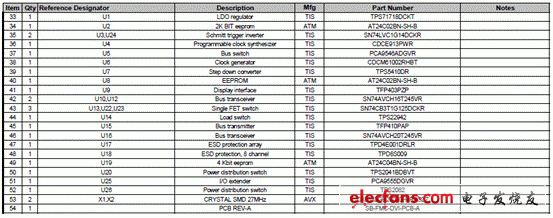

　　DVI I/O FMC模块材料清单（BOM）：

　　详情请见：

　　https://www.em.avnet.com/Support%20And%20Downloads/AES-FMC-DVI-G-01_HG.pdf

　　https://www.em.avnet.com/Support%20And%20Downloads/AES-FMC-DVI-G-01-SCH_041310.pdf
