基于RS232行列式矩阵键盘接口的设计方案

　　一、引言

　　本方案是用VHDL语言来实现的基于RS232按位串行通信总线的行列式矩阵键盘接口电路，具有复位和串行数据的接收与发送功能，根据发光二极管led0-led2的显示状态可判断芯片的工作情况；实现所有电路功能的程序均是在美国ALTERA公司生产的具有现场可编程功能的芯片EPM7128SLC84-15上调试通过的。能通过动态扫描来判有键按下、将键值转换成对应的ASCII码值，在时钟脉冲的作用实现串行数据的接收与发送。

　　二、设计方案

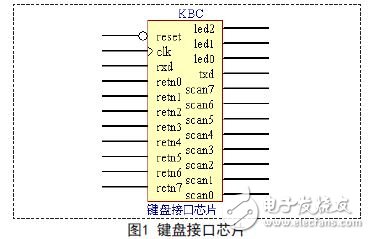

　　1.芯片引脚定义

　　reset复位输入端；clk时钟输入端；rxd串行数据接收端；retn0-retn7键盘扫描行输入线；txd串行数据发送端；scan0-scan7键盘扫描列输出线；led0-led2显示输出端。

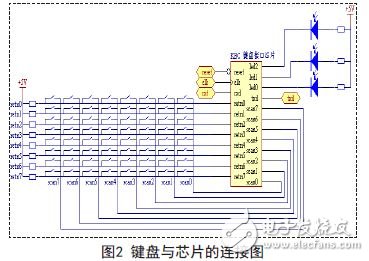

　　2.键盘与芯片的连接图（如图2所示，为8×8的64键键盘）

　　3.动态扫描原理

　　（1）依次使列线scan0-scan7输出0电平，检查行线retn0-retn7的电平状态。如果行线retn0-retn7的电平全为高电平，表示没键按下。如果retn0-retn7上的电平不全为高电平，表示有键按下。

　　（2）如果没键按下，就返回扫描。有键按下则进行逐行扫描，找出闭合键的键号。其过程是：先使scan0=0，scan1-scan7=1，检测retn0-retn7上的电平，如果retn=0，则表示第一行第一列的键被按下，如果retn1=0，则表示第二行第二列的键被按下，其它依次类推；如果retn0-retn7均不为0，则表示这一列没键按下；然后再使scan1=0，检测第二列按键，这样一直循环下去，知道把闭合的键找到为止。

　　当有键按下时，根据该时刻的scan值和retn值就可判断按下的是哪一个键。

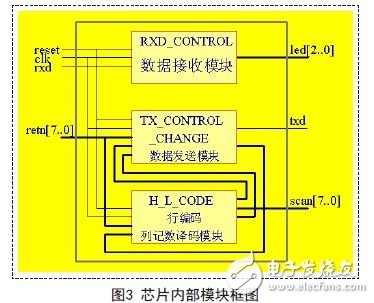

　　4.芯片内部模块框图

　　三、芯片设计

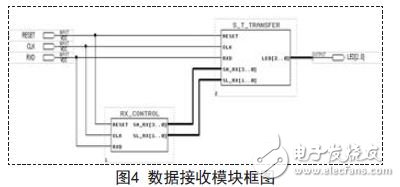

　　数据接收模块框图如图4所示。

　　Reset复位输入端；clk时钟输入端；rxd串行数据接收端；led［20］输出按下键对应的ASCII码值的低三位去驱动发光二极管。

　　该模块实现对串行数据的接收记数和串并变换的控制功能。

　　1.串行数据接收控制单元

　　Reset 复位输入端；clk 时钟输入端；rxd 串行数据接收端；sh_rx［30］接收计数器高4位；sl_rx［10］接收计数器低2位。

　　将串行数据接收计数器设置位一个6位计数器，高4位为sh_r，低2位为sl_r，利用该计数器的状态实现串行数据的同步控制和记数控制。

　　2.串并转换电路单元

　　从RXD端接收的串行数据进经过串并变换后，将其低三位经LED输出端输出，驱动发光二极管LED0，LED1，LED2发光，从而显示接收端RXD的每个数据的低三位。当每个数据的低三位相同时，显示状态就不变化，否则就出现闪烁现象，以此来检查芯片的工作情况。

　　四、总结

　　本方案是用VHDL语言来实现的基于RS232按位串行通信总线的行列式矩阵键盘接口电路的设计，具有复位和串行数据的接收与发送功能，根据发光二极管led0-led2的显示状态可判断芯片的工作情况；实现所有电路功能的程序均是在美国ALTERA公司生产的具有现场可编程功能的芯片EPM7128SLC84-15上调试通过的。该电路的设计贴近生活，实用性强，制成芯片后可作为一般的PC机键盘与主机的接口使用。
