打印机接口电缆液晶显示器制作全过程

　　在这篇文章中，我们将控制器x 16字符液晶显示屏2 行 。您可以像使用任何尺寸的液晶式1x16，2x40，4x20等，但请记住，它必须 有HD44780或兼容 的控制器这是最流行 ??的这种液晶显示器 。

　　我们将使用一个免费的打印机端口(LPT)，液晶显示模块和PC之间的沟通。对于这种互连，我们只需要10 LCD和LPT和两个额外的电源线之间的电线。

　　要控制液晶吨这里是一些免费的方案，能够这样做的工作非常出色，并提供许多功能 。稍后，我们会发现它们。

　　首先，让我们看看你需要什么零件：

　　液晶显示。这是一个2X16 HD44780 兼容 的芯片和背光 。型号SSC2B16DLYY。正如你在图像中看到的，我们买了 14.5欧元。

　　一些针阵列。您需要16如果你有一个带背光的液晶。

　　打印机电缆。任何地方，可以发现它的廉价。

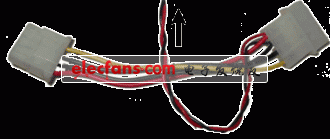

　　一个额外的电缆，在红色(5)和黑色(GND)的Molex电缆与他们的权力的液晶。这是现有的电源线和一台PC的设备之间的连接。

　　另外，你需要焊接工具。假设你已经这个样的工具

　　拆开液晶

　　这是液晶显示模块的前端。可以清楚地看到1-16引脚，A和K引脚(在图像左侧)，如果你要独立电源背光。我们不会使用它们。

　　这是液晶显示模块的背面。你看这两个黑色圆圈的控制器芯片。您还可以看到1-16引脚A和K引脚。
