USB3.0插座示意图

　　USB 3.0插座是可以向下兼容USB 2.0的，相对于旧插座来说，USB 3.0插座增加了5pin的金属触片，对应USB 3.0线缆中A型接口的USB3_TX、GND以及USB3_RX触片。

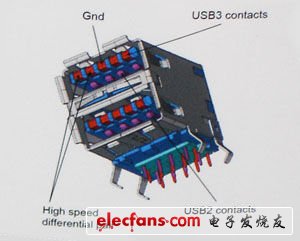

　　USB 3.0插座示意图及实物图

　　USB 3.0 A型接口示意图以及实物

　　USB 3.0线缆A型接口触片增加到了9pin，其中下方的4pin可兼容旧有的USB 2.0/1.1/1.0标准，而后方增加的5pin则属于USB 3.0，分别为USB3_TX、USB3_TX、GND、USB3_RX及USB3_RX。

　　USB 3.0标准B型接口以及Micro-B接口示意图

　　USB 3.0标准的B型接口如上图所示，主要连接外设使用，具备4pin+5pin金属触片。标准B型接口外形较为“方正”，而Micro-B型接口则较扁，主要用于体积较小的设备，如MP3、手机、数码相机等。
