　　DS80C400微控制器的ROM包含多种功能，可通过由8051汇编语言、C或Java编写的程序访问。DS80C400的ROM功能提供成熟的MxTNI™网栈、进程调度和存储器管理，是开始构建C和汇编程序的最佳选择。对于简单程序，可以用汇编语言轻松实现。对于更复杂的程序，C语言可以充分利用Dallas Semiconductor提供的ROM组件和软件库。这些软件库帮助您利用Keil µVision2®、SDCC和IAR 8051编译器构建应用程序。

　　本应用笔记阐述了如何开始使用8051 IAR Embedded Workbench™来创建DS80C400的C语言应用程序。通过一个简单的HTTP服务器演示如何使用DS80C400的ROM功能。所有开发都采用TINIm400验证模块和包含6.11A版本C编译器的8051 IAR Embedded Workbench。

　　从8051 IAR Embedded Workbench开始

　　本节阐述如何使用IAR Embedded Workbench套件创建一个C语言编写的Hello World程序，即您的第一个DS80C400 C应用程序。

　　安装IAR Embedded Workbench

　　选择File→New→Workspace，在工作空间窗口，输入workspace名称appnote

　　选择Project→Create New Project。在出现的对话框中，输入项目名称hellowworld，并确定选择了8051作为工具链

　　当左侧的项目窗口打开时，选择Project→Add Files...。在弹出的对话框中，将files of type改为汇编程序文件。添加文件Cstartup.s51，该文件可在Download的zip文件中找到

　　双击并打开文件Cstartup.s51。找到程序段声明RSEG CSTART:CODE:ROOT(0)。这是代码段的开始。变量段的起始地址在link51ew_400.xcl中声明。代码的开始在文件中的0x400000h进行声明。另外，应有一个DB 'TINI'行，后跟另一个DB, high(?INIT)'，带有注释Target Bank。这样就可以确保应用程序对应于TINIm400 flash的起始地址

　　建立新文件main.c。在该文件中写入如下代码：

　　#include

　　void main ()

　　{

　　printf("Test program using IAR compiler");

　　while (1)

　　{

　　}

　　保存文件内容。通过选择Project→Add Files，然后在文件对话框中选择main.c，这样就把刚建立的文件加入到项目hellowworld中。确定加入的文件就是您建立的文件main.c;因为在默认目录中很有可能存在另一个具有相同名字的文件

　　同样，将文件low_level_init.s51和putchar.c加入到项目中。low_level_init.s51文件包含初级DS80C400初始化程序;putchar.c文件包含将字符输出至默认控制台的初级程序

　　从ftp://ftp.dalsemi.com/pub/tini/ds80c400/c_libraries/iar/bin/init.zip复制ROM initialization库文件，并将其解压缩到相同目录下。将rominit.r51库文件添加到项目中

　　在编译Hello_World应用程序之前，我们需要配置IAR工具链来满足DS80C400的目标要求

　　选择Project→Options→General

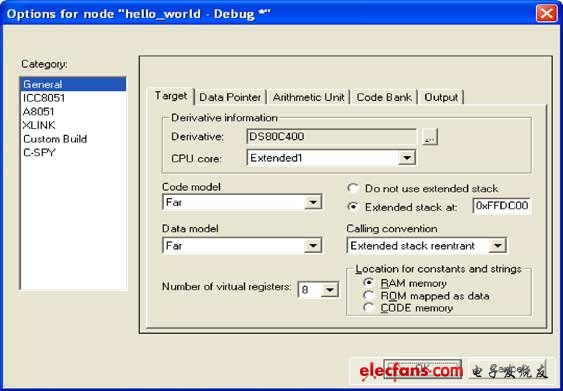

　　单击Target标签并浏览，在Derivative中选择DS80C400。将Extended stack at:对应的地址值改为0xFFDC00。这是因为IAR起始代码重新定位DS80C400硬件堆栈至0xFFDC00。对应这些设置请参考图1。

　　单击Data Pointer标签。选择Number of DPTRs = 1。这是因为由Dallas Semiconductor所提供的库文件是在该选项下产生。

　　图1. 选择新的IAR 8051项目Target选项。

　　选择Project-Options→Options→ICC8051

　　单击Code标签。选择Optimizations下的Size和None。

　　单击List标签。选择Output List File和Output assembler File。

　　单击Preprocessor标签。在include路径中放入以下程序：

　　$TOOLKIT_DIR$\INC\

　　$TOOLKIT_DIR$\INC\CLIB

　　$TOOLKIT_DIR$\src\lib

　　$TOOLKIT_DIR$\src\lib\clib

　　..\include\

　　上面最后一行是库的头文件(*.h)所处的include路径。确定头文件在上面指定的路径中。$TOOLKIT_DIR$与IAR安装路径有关(例如，c:/program files/iar systems/embedded workbench 3.n/8051)。

　　选择Project→Options→A8051

　　单击List标签。选中Output List File。

　　单击Preprocessor标签，在include路径中放入以下程序：

　　$TOOLKIT_DIR$\INC\

　　$TOOLKIT_DIR$\src\lib

　　..\include\

　　上面最后一行是库的头文件(*.h; *.inc)所处的include路径。确定头文件在上面指定的路径中。

　　选择Project-→Options→XLINK

　　单击Output标签

　　在Output file中，选择Override default，并将文本文件名改为hello_world.hex。

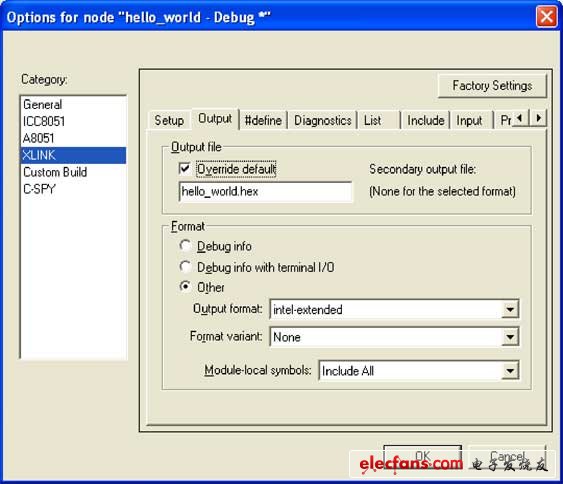

　　在Format中，选择Other，并从选项中选择Intel Extended。详情请参考图2。

　　单击List标签。选择Generate Linker Listing。

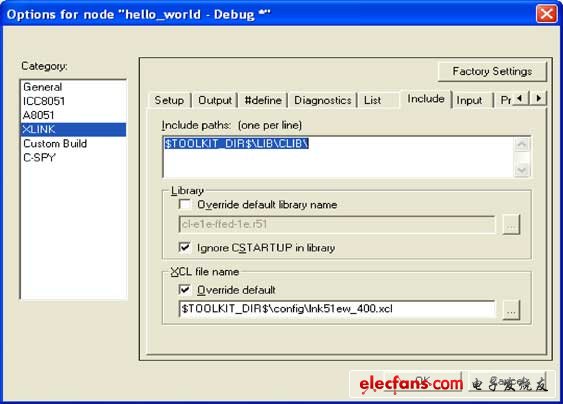

　　单击include标签，参考图3。

　　选择Ignore CSTARTUP in Library。

　　单击Override default，将文件名改为$TOOLKIT_DIR$\config\lnk51ew_400.xcl

　　。 $TOOLKIT_DIR$与IAR安装路径有关(例如，c:/program files/iar systems/embedded workbench 3.n/8051)。确定文件lnk51ew_400.xcl和lnk_base_400.xcl在指定的路径中。可在zip文件Download中找到这些文件。
