FF HSE现场总线概述

　　FF HSE现场总线

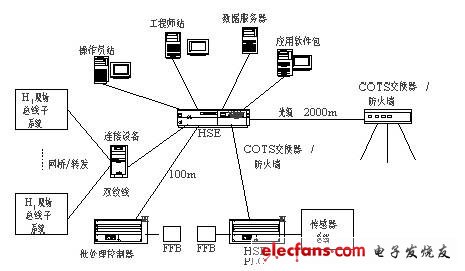

　　1998年，美国Fieldbus Foundation(FF)基金会决定采用高速以太网(High Speed Ethernet，HSE)技术开发H2现场总线，作为现场总线控制系统控制级以上通信网络的主干网，它与H1现场总线整合构成信息集成开放的体系结构，给出了系统结构。HSE网络遵循标准的以太网规范，并根据过程控制的需要适当增加了一些功能，但这些增加的功能可以在标准的Ethernet结构框架内无缝地进行操作，因而FF HSE总线可以使用当前流行的商用(COTS)以太网设备。100Mbps以太网拓扑是采用交换机形成星形连接，这种交换机具有防火墙功能，以阻断特殊类型的信息出入网络。HSE使用标准的IEEE802.3信号传输，标准的Ethernet接线和通信媒体。设备和交换机之间距离，使用双绞线为100米，光缆可达2千米。HSE使用连接装置(LD)连接H1子系统，LD执行网桥功能，它允许就地连在H1网络上的各现场设备，以完成点对点对等通信。HSE支持冗余通信，网络上的任何设备都能作冗余配置。

　　系统结构

　　FF HSE的1~4层由现有的以太网、TCP/IP和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范(FMS)在H1中定义了服务接口，现场设备访问代理(FDA)为HSE提供接口。用户层规定功能模块、设备描述(DD)、功能文件(CF)以及系统管理(SM)。FF规范21种功能模块供基本的和先进的过程控制使用。FF还规定了新的柔性功能模块(FFB)，用以进行复杂的批处理和混合控制应用，FFB支持数据采集的监控，子系统接口、事件顺序、多路数据采集、PLC和其他协议通信的网间连接器。
