基于ARM7处理器的USB接口与CAN总线的实例

　　为了更好的将USB的通用性和CAN的专业性结合起来，通过计算机的USB接口接入CAN专业网络，实现系统控制的便利性和应用的高效性，本文讲述了一种基于ARM7处理器实现USB接口与CAN总线的实例，通过其可以在PC实现对CAN总线上设备的监控。

　　1 硬件系统设计

　　1.1 处理器简介及其外围电路设计

　　主控制器选用NXP公司的ARM7核处理器LPC2119。LPC2119是基于一个支持实时仿真和跟踪的16/32位ARM7TDMI-STM CPU，并带有128 KB嵌入的高速FLASH存储器。128位宽度的存储器接口和独特的加速结构使32位代码能够在最大时钟速率下运行。对代码规模有严格控制的应用可使用16位Thumb模式将代码规模降低超过30%，而性能的损失却很小。实行流水线作业，提供Embedded ICE逻辑，支持片上断点和调试点，具有先进的软件开发和调试环境。LPC2119具有非常小的64脚封装、极低的功耗、多个32位定时器、4路10位ADC、2路CAN、PWM通道、多个串行接口，包括2个16C550工业标准UART、高速I2C接口(400 kHz)和2个SPI接口，46个GPIO以及多达9个外部中断，特别适用于汽车、工业控制应用以及医疗系统和容错维护总线。

　　LPC2119内部集成2个CAN控制器，每一个CAN控制器都与独立CAN控制器SJA1000有着相似的寄存器结构。它的主要特性有：单个总线上的数据传输速率高达1 Mb/s;32位寄存器和RAM访问;兼容CAN2.0B，ISO11898-1规范;全局验收滤波器可以识别所有的11位和29位标识符;验收滤波器为选择的标准标识符提供Full CAN-style自动接收。图1所示为LPC2119外围电路，为保证可靠复位，采用外部复位电路STM809。

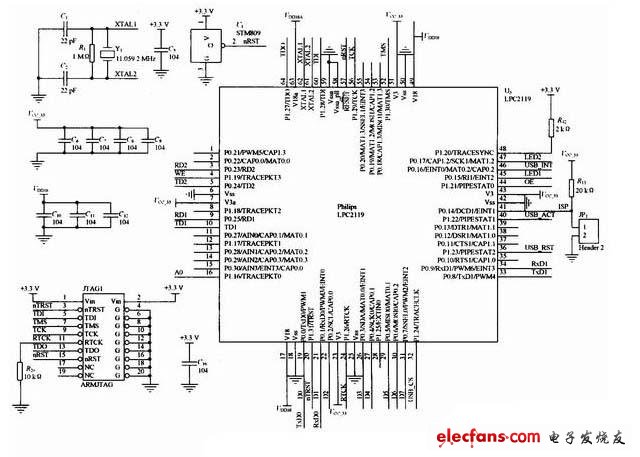

　　图1 LPC2119外围电路

　　1.2 USB接口电路设计

　　USB接口采用沁恒电子的CH375。CH375是一个USB总线的通用接口芯片，支持USB-HOST主机方式和USB-DEVICE/SLAVE设备方式。在本地端，CH375具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU等控制器的系统总线上。CH375提供了串行通信方式，通过串行输入、串行输出和中断输出与单片机/DSP/MCU/MPU等相连接。图2所示为CH375的接口电路。

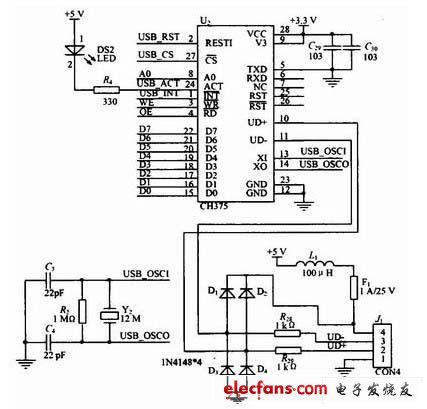

　　图2 USB接口电路
