通过SerDes远端I2C接口访问16位I2C外设寄存器地址

Maxim吉比特多媒体串行链路(GMSL)串行器/解串器(SerDes)系列包括MAX9249、MAX9259、MAX9260、MAX9263和MAX9264，具有UART/I²C转换器，用于远端控制I²C接口外设。这些外设包括相机传感器、I/O端口扩展器、音频模/数转换器(ADC)和数/模转换器(DAC)，以及LED照明。

在GMSL数据资料和相关技术文件中，通过UART端口直接连接至电子控制单元(ECU)的一端被称为“本地端”，另一端被称为“远端”。

I²C外设接口是控制通道基本模式中的默认设置。GMSL系列SerDes只转换器件地址不同于GMSL串行器或解串器地址的UART数据包。UART/I²C转换器接收(比如)汽车ECU发出的UART读或写数据包，并将其转换为I²C主控制器协议。

I²C接口支持外设使用的多种不同格式，有或没有变址寄存器以及8为或16位变址寄存器地址均可，通过远端寄存器位I2CMETHOD (寄存器0x05位7)设置实现。

1. 对于没有变址寄存器的外设：

   设置I2CMETHOD = 1，按照标准GMSL UART协议发送读/写数据包。UART/I²C转换器将去掉读/写数据包中的8位寄存器地址，如图1所示。

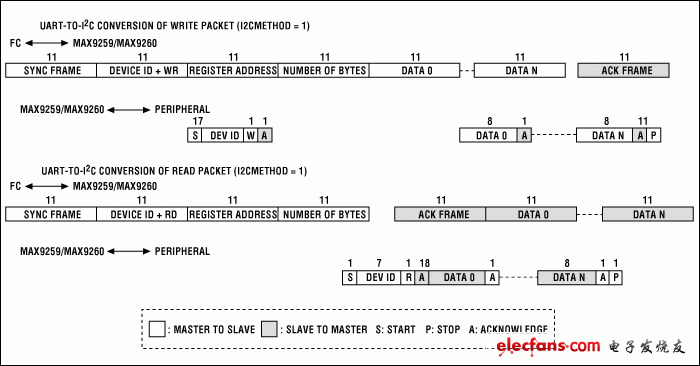

   图1. 命令模式(I2CMETHOD = 1)下UART和I²C之间的格式转换

2. 对于采用8位变址寄存器的外设：

   设置I2CMETHOD = 0，按照标准GMSL UART协议发送读/写数据包，如图2所示。

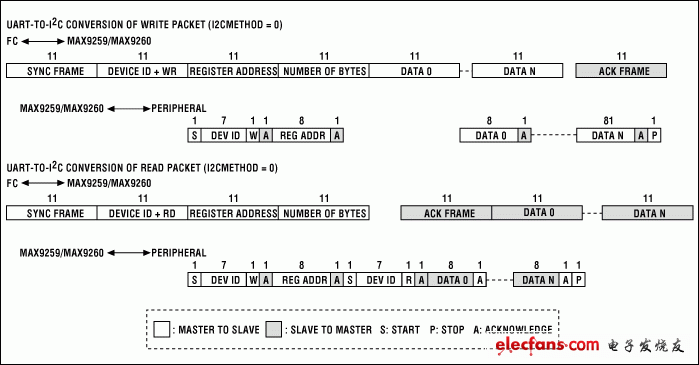

   图2. 带有寄存器地址(I2CMETHOD = 0)时，UART和I²C之间的格式转换
