常见模拟音频接口介绍

　　玩音频我们总要碰到各种各样的接口，如果不了解会出现什么情况?根本不知道怎么用，也不知道为什么不出声。这可不是危言耸听，因为有些接口虽然貌似一样，但是实现原理却完全不同。

　　即便你认识它了，可你知道它的内在么?看似简单的接头，它又是如何工作的呢?譬如说看似最简单的3.5mm接头，为何两声道的东东，它有分成三段?别着急，下面笔者就为大家答疑解惑。

　　几乎所有电气类接口在市场上都被人形象的分成两类：“公头”和“母头”，而如果换个说法可能大家会更清楚的了解，“公头”对应“接头”，“母头”对应“插孔”。OK，下面看看最常见的各类头。

　　最常见的模拟接口——3.5mm立体声接口(小三芯接口)：

　　3.5mm立体声接头

　　3.5mm立体声接口又叫做小三芯接口，这是我们目前看到的最主要的声卡接口，绝大部分消费类声卡(包括板载声卡)都在使用这类接口。

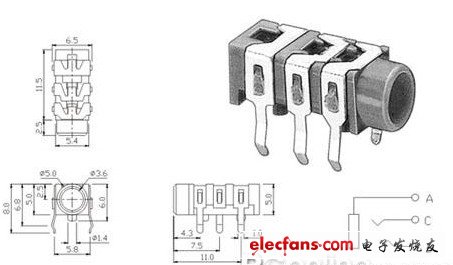

　　3.5mm立体声接口母口

　　3.5mm接口提供了立体声的输入输出功能，因此一般来说支持5.1的声卡(6声道)或音箱来说，就需要3个3.5mm立体声接口来接驳模拟音箱(3×2声道=6声道);7.1声卡或音箱就需要4个3.5mm立体声接口(4×2声道=8声道)，以此类推。

　　为了适应不同的设备需求，同类的接口目前能看到的有三个尺寸规格，分别是2.5mm、3.5mm和6.22mm接头。2.5mm接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小;3.5mm接口在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型;6.22mm接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。

　　我们再来小三芯接口这个称呼，我们看到这类接口有两个环，是塑料材料，很明显是绝缘用的，那么对应下来就有三根线了。

　　根据实际使用需要，我们还能看到有4芯甚至5芯的这种接口，不过其导电与绝缘面的间距是有一定规范的。笔者接触的4芯3.5mm接口是在松下的磁带随身听上看到的，多出来的一根线应该是传送线控信号用的，可见这样的接口也未必一定传输模拟信号。

　　另外，芯数也能减少，譬如麦克风类产品只需用到两芯，那么绝缘层只需要一层就够了。

　　3.5mm立体声接口
