UCPS协议与HDMI的验证系统设计与实现

　　中国首部具有自主知识产权的数字接口内容保护行业标准—《数字接口内容保护系统技术规范》(简称UCPS标准)，已由国家工业和信息化部颁布，并于2010年3月1日正式实施。UCPS标准是中国消费电子行业第一个自主知识产权的内容保护标准，也是第一个以企业为主导的自主技术标准。本文介绍全球首款支持UCPS标准、符合HDMI1.3标准的发送器SHC3201，并探讨UCPS协议与HDMI的验证系统的设计与实现。

　　UCPS工作原理

　　识别管理单元(简称为IMU)为一个独立的软件或者是硬件模块，承担内部认证、IMU间双向认证、信息收集以及系统完整性维护的功能。IMU与HDMI硬件接口通过I2C通道连接。发送端IMU与接收端IMU通过HDMI接口的DDC通道进行数据交互。IMU模块由UCPS组织统一开发后提供给接口芯片厂商。

　　图1所示，系统上电后，IMU首先与设备接口进行认证，之后是设备接口间的认证，最后是IMU的之间的认证。以上三种认证通过后，发送端开始对被保护的内容进行加密并发送，而接收端则开始接收并解密还原被保护内容。

　　图1：UCPS内容流向示意图。

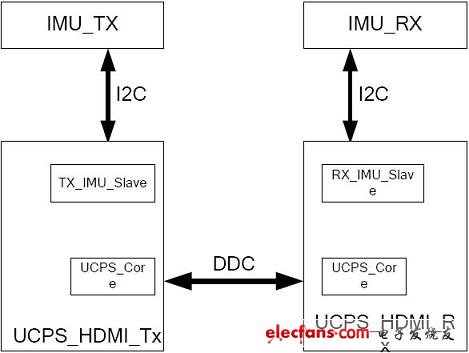

　　图2是UCPS在HDMI系统中的具体通信示意图。IMU与设备间的通信认证是通过I2C接口，设备间的通信认证是通过HDMI接口上DDC总线完成，两个IMU的通信认证则需要通过I2C和DDC两个接口完成。

　　图2：UCPS HDMI通信架构示意图。
