基于ADD5203设计的8串WLED驱动技术

ADD5203是ADI公司的集成了SMBus和PWM输入的8串白光LED(WLED)驱动器，采用电流模式、升压转换器技术，主要针对背光应用。该驱动器具有0.15Ω、2.9 A的内部开关，引脚处可调节的工作频率范围在350kHz到1MHz之间。

ADD5203包含8个调节电流源，从而保持亮度的一致性。每个电流源可以由30mA电流驱动，通过外部电阻可在引脚处调节LED驱动电流。ADD5203可以驱动最多8个多路串行连接的LED串，每串LED之间的电流匹配误差为±1.5%。

ADD5203具有不同的调光模式。每个调光模式可以和一个外部的调光模式选择引脚相连。通过PWM输入和/或SMBus可以实现调光控制的接口。

利用外部电阻和电容，器件可调节的输出亮度频率范围为200Hz到10kHz。ADD5203正常的输入电压范围为6V到21V，器件保持其功能性的最低电压为5.6V。

在出现故障时，ADD5203还具有多重安全保护功能。如果LED开路或短路，器件会自动切断出现故障的电压源。在启动期间，内部软启动阻止浪涌电流。热关机保护防止了热损害。

ADD5203采用超薄热增强型4mm×4mm×0.75mm、28引脚无铅芯片级封装(LFCSP_WQ)，符合RoHS标准，专用于-25℃到+85℃的工业温度范围。

ADD5203主要特性

• 基于电感式升压转换器的白光LED

驱动器

- 集成50V MOSFET，具有2.9A的

峰值电流

- 输入电压范围：6V~21V

- 最大输出电压可调节到45V

- 350 kHz到1MHz可调节工作频率

- 过电压保护（OVP）典型值最高为

47.5V

- 用于升压转换器的内置软启动

• 可驱动最多8串LED串

- 每个通道的LED电流最高可调至

30mA

- 净空控制可实现效率的最大化

- LED开路和短路故障保护

•可选择的调光控制接口方法

- PWM输入

- SMBus串行输入

•可选择的调光模式

- 8位分辨率的固定延迟PWM亮度

控制

- 8位分辨率的零延迟PWM亮度控制

- 直接PWM亮度控制

- 具有8位分辨率的直流调光控制

•通用

- 热关机

- 欠压锁定

- 28引脚、4mm×4mm×0.75mm

LFCSP_WQ封装

ADD5203应用

•笔记本电脑

• UMPC、监视器

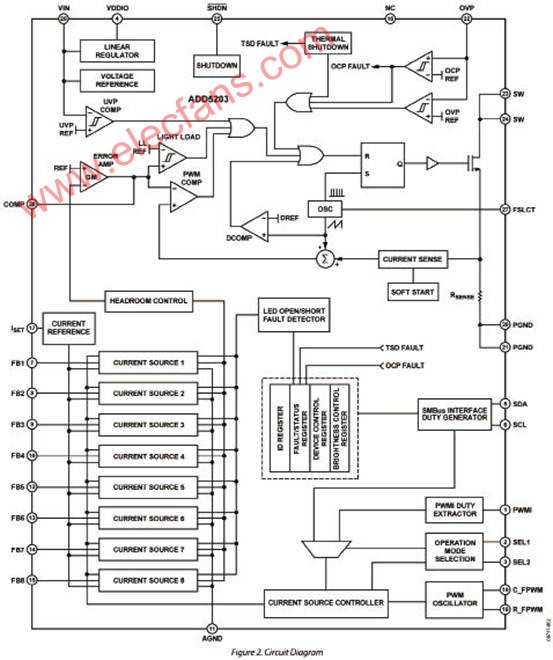

图1 AD5203电路方框图

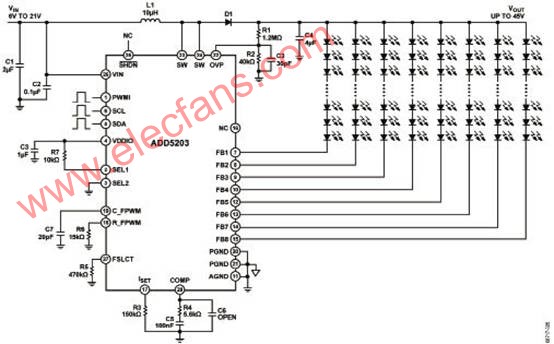

图2 AD5203典型应用电路:采用无延迟调光模式的SMBus接口

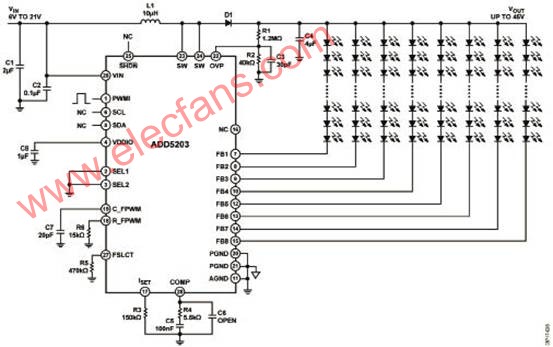

图3 AD5203典型应用电路:采用DPWM调光模式的PWM接口

图4 AD5203典型应用电路:采用DC电流调光模式的PWM接口
