PCA9685设计的16路12位LED驱动控制方案

本文介绍了PCA9685主要特性和优势,方框图以及典型应用电路图和LCD背光应用电路图.NXP公司的PCA9685是16路12位PWM不是Fm+I2C总线LED控制器,每个LED输出有它独立的12位分辨率(4096步)固定频率PWM控制器,工作频率从40Hz到1000Hz,占空比从0%到100%.工作电压2.3 V 到5.5 V,主要用在RGB或RGBA LED驱动器,LED状态显示器,LED显示器,LCD背光和手机或手持设备的键盘背光.

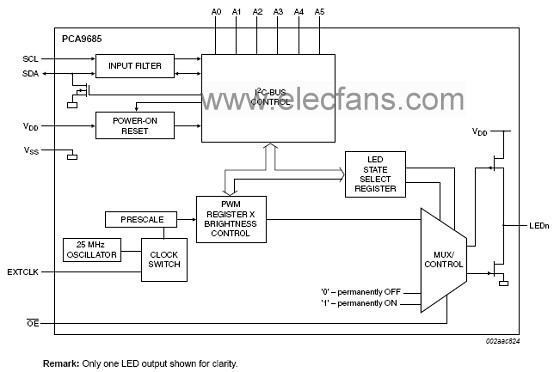

图1.PCA9685方框图

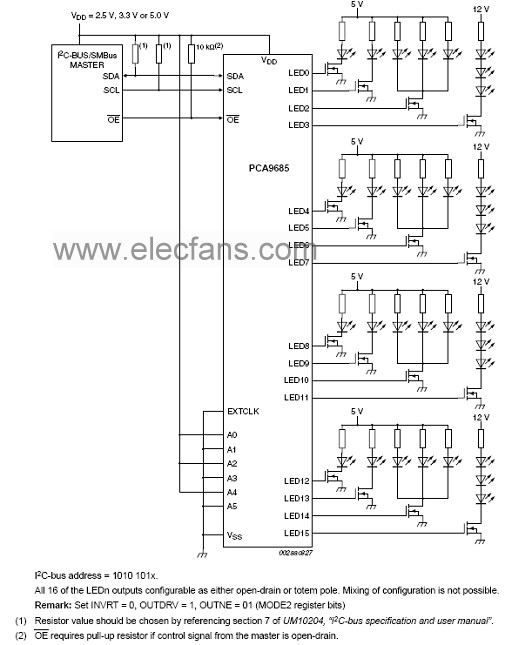

图2.PCA9685典型应用电路图

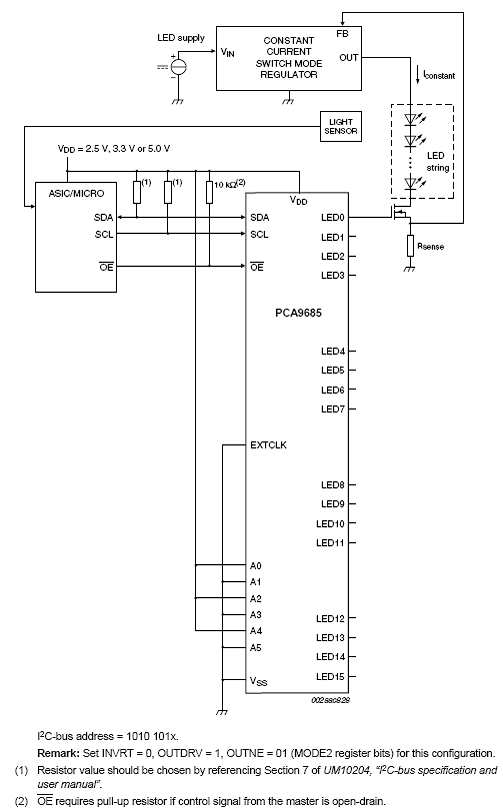

图3.PCA9685 LCD背光应用电路图
