1553B-PCI接口转换技术实现

　　1 引言

　　1553B 总线是MIL-STD-1553B 总线的简称，其全称为飞机内部时分制指令/响应式多路 传输数据总线，是一种满足实时性、数据完整性和系统可靠性的通用机载串行多路总线标 准，该总线标准首先在航空工业中得到广泛应用。随着卫星技术的发展，1553B 总线在国 内航天领域的应用也日益广泛，作为与之配套的地面检测设备也需要具有1553B 总线接口 的通信板卡。

　　2 方案设计

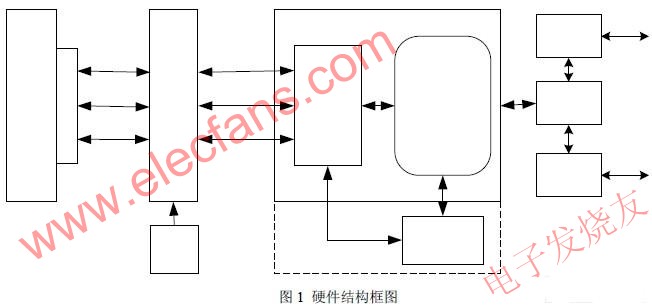

　　本板卡是基于PCI 总线的1553B 总线接口卡，要实现的功能是利用PCI 总线作为媒介， 实现计算机控制1553B 总线BC 端和RT 端进行数据传输的功能，最终在卫星地面测试过程中 实现由计算机对远程终端的设备进行测试和控制。板卡硬件结构如图1 所示，主要由PCI 协议接口芯片、1553B 总线控制器、收发器和变压器等组成。

　　3 PCI-1553B 接口卡功能实现

　　3.1 1553B 协议

　　1553B 总线系统中包含三种不同类型的终端：总线控制器(BC)、总线监视器(MT)和 远程终端(RT)。由于1553B 数据总线采用的是主从控制方式的总线控制，主节点即总线控 制器(BC)负责控制整个网络，控制数据流从BC 流向RT、RT 流向BC 以及RT 流向RT。数 据流的基本形式是消息，协议规定一个消息传输的完整过程由指令字、数据字(或指令字和 状态字)组成。每一种字长为20 位，有效消息位是16 位，每种字的前三位为同步头，最后 一位是奇偶校验位。在本系统中，主要数据传输方式是BC→RT 和RT→BC 两种。 BC 端向RT 端的数据传输过程是首先由BC 发出一个接收指令字及规定数目的数据字到 RT，后者在核实消息后发回一个状态字给BC，指令字和数据字应以没有字间间隔的连续形 式发出。

　　RT 端向BC 端的数据传输过程是首先由BC 向RT 发出一个发送指令字，该RT 在核实指 令字后，发回一个状态字给BC，继之以规定数目的数据字，状态字和数据字应以没有字间 间隔的连续形式发出。
