PCI总线接口芯片CH365

　　PCI总线接口芯片CH365

　　一、概述

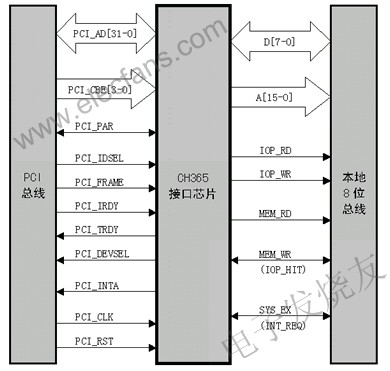

　　CH365是一个连接PCI总线的通用接口芯片，支持I/O 端口映射、存储器映射、扩展ROM以及中断。CH365 将32 位高速PCI 总线转换为简便易用的类似于ISA 总线的8 位主动并行接口，用于制作低成本的基于PCI 总线的计算机板卡，以及将原先基于ISA 总线的板卡升级到PCI总线上。PCI总线与其它主流总线相比，速度更快，实时性更好，可控性更佳，所以CH365 适用于高速实时的I/O控制卡、通讯接口卡、数据采集卡、电子盘、扩展ROM 卡等。下图为其一般应用框图。

　　二、特点

　　● 实现基于32 位PCI 总线的从设备接口。

　　● 转换为主动并行接口：8 位数据，16 位地址，I/O 读和写，存储器读和写。

　　● 可以设定PCI 板卡的设备标识(Vendor ID，Device ID，Class Code 等)。

　　● 支持以字节、字或双字为单位对I/O 端口或者存储器进行读写。

　　● 非突发存取的实测速度可达每秒7MB，读写脉冲的宽度从30nS 到240nS 可选。

　　● 自动分配I/O 基址，支持长度达240 字节的I/O 端口。

　　● 支持本地硬件定址功能，自由选择I/O 地址，在指定地址实现I/O 端口。

　　● 直接升级ISA 的I/O 板卡到PCI 总线，完全不需要修改原ISA 卡的相关软件。

　　● 直接映射支持容量为32KB 的存储器SRAM 或者扩展ROM(Boot ROM)。

　　● 无需外接元器件扩容支持容量为64KB 以及128KB 的存储器或者扩展ROM。

　　● 支持扩展ROM 无硬盘引导，支持闪存Flash-Memory 在线升级。

　　● 可以提供扩展ROM 应用的子程序库BRM，用于BIOS 环境下用户界面显示及数据处理。

　　● 支持低电平有效的本地中断请求，支持中断共享。

　　● 提供两线串行主机接口，可以挂接类似24C0X 的两线串口EEPROM 器件。

　　● 内置4uS 至1mS 的硬件计时单元，用于软件运行过程中作为延时参考。

　　● 大引脚间距(0.8mm)的PQFP-80 封装，与CH361P 引脚兼容，直接替代。

　　● 通用的驱动程序支持Windows 98/ME/2000/XP，通过DLL 提供应用层API。

　　● 芯片本身无需驱动程序即可工作，升级ISA 板卡可以不需要驱动程序。

　　● 多项专利技术，简便易用，低成本。

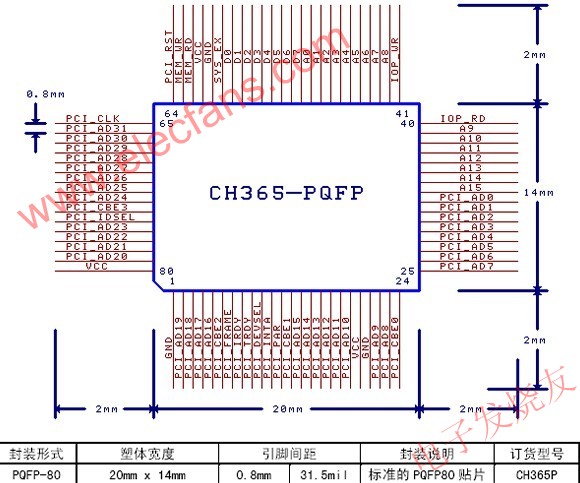

　　三、封装
