SCAN90CP02型LVDS交叉点开关的功能及应用

SCAN90CP02型LVDS交叉点开关的功能及应用

SCAN90CP02是美国国家半导体公司最新推出的LVDS超高速交叉点开关，具有的预增强功能使其可应用于高损耗的背板及电缆连接中以增强驱动能力。文中详细介绍该电路的功能、结构和配置方式，同时给出它的应用方法。

关键词：LVDS；SCAN90CP02；预增强；交叉点开关 引言

1 SCAN90CP02简介 2 SCAN90CP02的应用

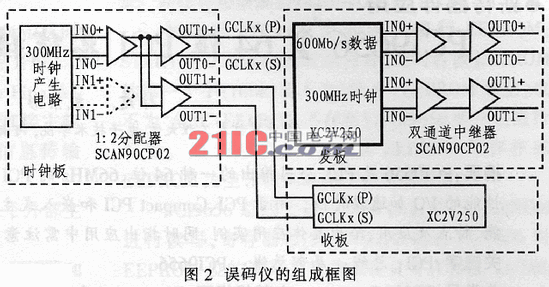

    （1）钟板。时钟板的SCAN90CP02配置成1:2分配器方式，EN0、EN1、SEL0和SEL1都置为低电平。时钟板产生的300MHz时钟信号为LVPECL电平，经SCAN90CP02转换成2路LVDS电平，分别送往误码仪的发板和收板。 3 结束语在许多应用中特别是用高损耗的背板及电缆连接时，一些电路（如ASIC和FPGA等）的驱动能力往往不足，这就需要使用带有预增强功能的电路（如SCAN90CP02）预先将信号放大，这样不但可以保证接收器获得足够的输入信号电压，而且还可增大传输距离，改善信号质量。特别是采用LVDS传输方式时，其抗干扰能力大大增强，同时也降低了电磁辐射。
