基于CAN总线的变频设备远程监控系统的实现

基于CAN总线的变频设备远程监控系统的实现

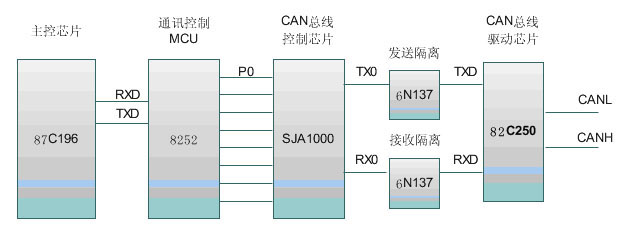

CAN总线介绍： CAN总线有以下特点： 75摄氏度），缺相保护，外部异常保护等等。 87C196MC，主控板的对外的通讯方式为RS485，所以在与CAN总线通讯是必须外加一个RS485－CAN的转换电路。   图2节点信息采集示意图   2407A芯片上集成了CAN通讯接口，可以省略上面的电路。升级后的风光变频器实现起来CAN总线通讯将会变得更加的简单。 10km的传输距离。但是考虑到变频器运行和设备控制的绝对可靠性，我们在5km的传输范围内使用双绞线，在超出5km时采用光纤作为中间传输介质用来提高抗干扰能力。   图3 CAN-232转换接口卡 人机界面： 监控计算机的监控程序配置有特定系统和通用型系统两种，下面是一个通用型20套设备的集中监控人机界面。整个人机界面系统包括两个部分：设备监测部分和设备控制部分。 若在系统中增加一个设备后，可以人为的为该设备设置一个设备号，并在系统中存储，既启用一个设备号。在系统移除一个设备后，可以删除设备号，可以再重新利用。启用后的设备编号为可操作编号，否则该编号不可操作。设备正常运行后，正常指示绿灯亮，出现异常，红灯亮。 为方便操作，可以对整个系统中的多台设备分成若干个控制组进行管理，在按组操作时，对该组中的所有设备同时做出相应操作：开机，停机，紧急停机，参数设置，频率调节等。可以同时查看该组中的共同的参数设置。双击设备号也可以按设备查看运行状态和运行曲线，也可以方便的对单个设备进行各种操作。也可以对给系统中的全部设备同时操作。     图4人机界面示意图
