串行通信的基本原理

串口通信的基本原理

串行端口的本质功能是作为CPU和串行设备间的编码转换器。当数据从CPU经过串行端口发送出去时，字节数据转换为串行的位。在接收数据时，串行的位被转换为字节数据。

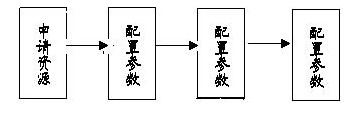

在Windows环境（Windows NT、Win98、Windows2000）下，串口是系统资源的一部分。 应用程序要使用串口进行通信，必须在使用之前向操作系统提出资源申请要求（打开串口），通信完成后必须释放资源（关闭串口）。串口通信程序的流程如下图：

串口信号线的接法

一个完整的RS-232C接口有22根线，采用标准的25芯插头座（或者9芯插头座）。25芯和9芯的主要信号线相同。以下的介绍是以25芯的RS-232C为例。

1、主要信号线定义：

引脚 1：保护地；

引脚2：发送数据TXD；

引脚3：接收数据RXD；

引脚4：请求发送RTS；

引脚5：清除发送CTS；

引脚6：数据设备就绪DSR；

引脚 7：信号地；

引脚 8：数据载波检测DCD；

引脚20：数据终端就绪DTR；

2、电气特性：

数据传输速率最大可到20K bps,最大距离仅15m。注：看了微软的MSDN 6.0，其Windows API中关于串行通讯设备（不一定都是串口RS-232C或RS-422或RS-449）速率的设置，最大可支持到RS_256000，即256K bps! 也不知道到底是什么串行通讯设备？但不管怎样，一般主机和单片机的串口通讯大多都在9600 bps,可以满足通讯需求。

3、接口的典型应用：

大多数计算机应用系统与智能单元之间只需使用3到5根信号线即可工作。这时，除了TXD、RXD以外，还需使用RTS、CTS、DCD、DTR、DSR等信号线。（当然，在程序中也需要对相应的信号线进行设置。）

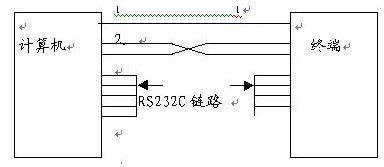

图 最简单的RS232-C信号线接法

以上接法，在设计程序时，直接进行数据的接收和发送就可以了，不需要对信号线的状态进行判断或设置。（如果应用的场合需要使用握手信号等，需要对相应的信号线的状态进行监测或设置。
