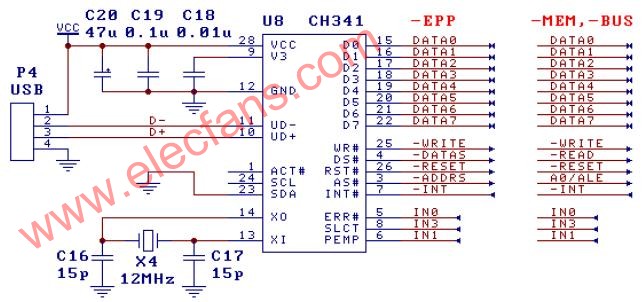

P4是USB 端口，USB 总线包括一对5V 电源线和一对数据信号线，通常，+5V 电源线是红色，接
地线是黑色，D+信号线是绿色，D-信号线是白色。USB 总线提供的电源电流最大可以达到500mA，一般情况下，CH341 芯片和低功耗的USB 产品可以直接使用USB 总线提供的5V 电源。如果USB 产品通过其它供电方式提供常备电源，那么CH341 也应该使用该常备电源，如果需要同时使用USB总线的电源，那么可以通过阻值约为1Ω的电阻连接USB总线的5V 电源线与USB 产品的5V常备电源，并且两者的接地线直接相连接。电容C18 用于CH341内部电源节点退耦，C18是容量为0.01μF 的独石或高频瓷片电容，如果对EMI 没有要求那么可以省掉C18。电容C19 和C20用于外部电源退耦，C19是容量为0.1μF 的独石或高频瓷片电容。晶体X4、电容C16和C17用于时钟振荡电路。X4 的频率是12MHz，C16和C17是容量为15pF 的独石或高频瓷片电容。

在设计印刷线路板PCB 时，需要注意：退耦电容C18 和C19 尽量靠近CH341 的相连引脚；使D+和D-信号线贴近平行布线，尽量在两侧提供地线或者覆铜，减少来自外界的信号干扰；尽量缩短XI
和XO 引脚相关信号线的长度，为了减少高频干扰，可以在相关元器件周边环绕地线或者覆铜。
图中SDA 引脚直接接地，所以CH341 工作于并口方式。
