IEEE 1394串行接口协议模型

IEEE 1394串行接口协议模型

三层协议：物理层、链路层和处理层
物理层：提供1394总线和设备之间的电气连接，负责设备的初始化，提供仲裁服务，在网络拓扑结构中保证同一时间一次只有一个节点在发送数据，完成数据传输和接收，将总线数据流和信号电平信息传送给链路层。
链路层：将数据组织成数据包，发送或接收所有数据，将确认的数据包传给处理层，并负责同步数据通信的时钟控制。
处理层：执行请求-应答功能和异步传输时的读、写及锁定操作。写将发送者的数据送往接收者，读将有关数据返回发送者，锁定是写、读指令功能的组合。
串行总线管理器统一协调这三层的 关系。

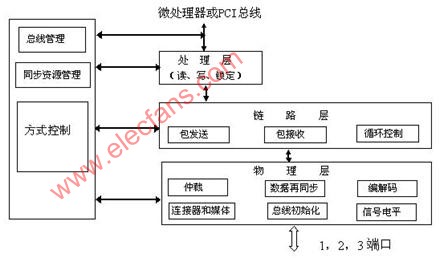

IEEE 1394分层协议结构
