90年代，随着图形处理技术和多媒体技术的广泛应用，在以Windows为代表的图形用户接口(GUI)进入PC机之后，要求有高速的图形描绘能力和I/O处理能力。这不仅要求图形适配卡要改善其性能，也对总线的速度提出了挑战。实际上当时外设的速度已有了很大的提高，如硬磁盘与控制器之间的数据传输率已达10MB/s以上，图形控制器和显示器之间的数据传输率也达到69MB/s。通常认为I/O总线的速度应为外设速度的3-5倍。因此原有的ISA、EISA已远远不能适应要求，而成为整个系统的主要瓶颈。因此对总线提出了更高的性能要求，从而促使了总线技术进一步发展。 　

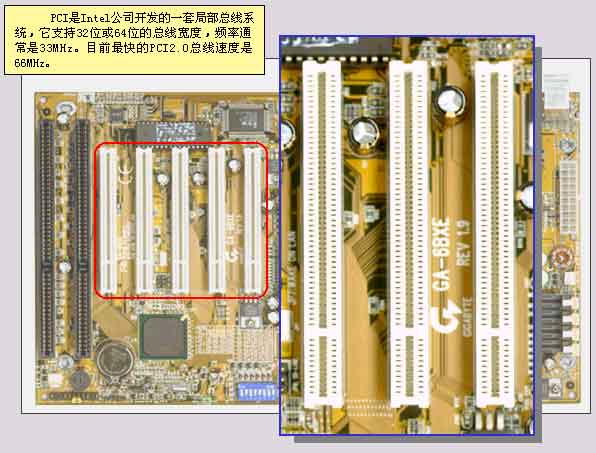

　1991年下半年，Intel公司首先提出了PCI的概念，并联合IBM、Compaq、AST、HP、DEC等100多家公司成立了PCI集团，其英文全称为：Peripheral Component Interconnect Special Interest Group(外围部件互连专业组)，简称PCISIG。PCI是一种先进的局部总线，已成为局部总线的新标准。PCI总线插槽如图所示。

二、PCI局部总线的主要性能和特点 　

　PCI总线是一种不依附于某个具体处理器的局部总线。从结构上看，PCI是在CPU和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。管理器提供了信号缓冲，使之能支持10种外设，并能在高时钟频率下保持高性能。PCI总线也支持总线主控技术，允许智能设备在需要时取得总线控制权，以加速数据传送。

1.PCI总线的主要性能
·支持10台外设
·总线时钟频率33.3MHz/66MHz
·最大数据传输速率133MB/s
·时钟同步方式
·与CPU及时钟频率无关
·总线宽度 32位（5V）/64位（3.3V）
·能自动识别外设
·特别适合与Intel的CPU协同工作

2.其它特点
·具有与处理器和存储器子系统完全并行操作的能力
·具有隐含的中央仲裁系统
·采用多路复用方式（地址线和数据线）减少了引脚数
·支持64位寻址 ·完全的多总线主控能力
·提供地址和数据的奇偶校验
·可以转换5V和3.3V的信号环境

三、PCI总线信号定义
必要引脚控设备49条
目标设备47条
可选引脚51条（主要用于64位扩展、中 断请求、高速缓存支持等）
总引脚数120条（包含电源、地、保留 引脚等）

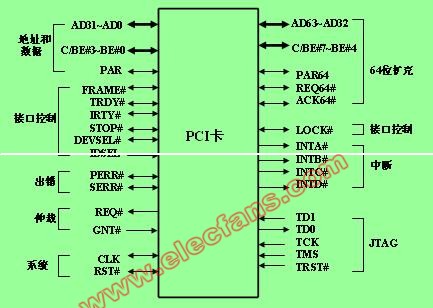

四、PCI总线引线示意图
