自制isp下载线

自制isp下载线

        现在的单片机都使用的是ISP(在系统下载），就是用一根下载线就可以把程序下载到单片机中了。相对于编程器，ISP是方便了很多，相对于编程器那令人望而生畏的价位，ISP更是贴心得多。

       上次去电子市场去买元器件，看到一位学生在问：有没有ISP下载线卖了，店主说没有那个东西卖。那学生就那样一路问过去。我心想，你自己去买器件焊一个不就行了吗？成本不超过5块钱，而且还可以练一下手。就需要买一片373锁存器，一个并口头，一小块万用板和几个电阻不就成了。我用的就是自己焊的，对着原理图焊，只要没有焊错，焊完就直接可以用了。你说滋润不滋润啊！

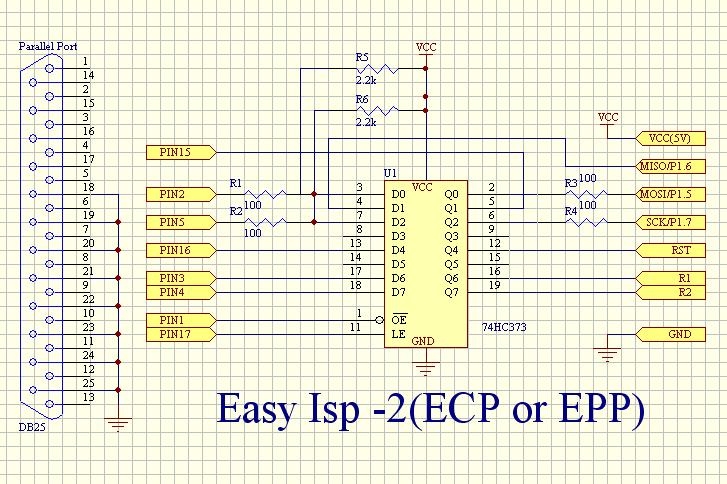

       关于ISP的原理图，网上的版本也有很多，但是我不知道能用的到底有多少。我焊时候用的原理图是在“单片机初学者”（百度贴吧）中看到的，不过那上面的原理图上有一个非常幼稚的错误，我现在把这个图给贴在下面了，明眼人都可以看出来了。照这个图焊好后接上单片机一试。就可以用了。

注意：此下载线选用于Atmel s系列的单片机。R1,R2不用接，最后做好接到板子上的只有6根线。接上单片机小系统后再接上电源，用Easy51-pro软件，如果焊接没有错误的话，就可以检测到器件。
