ICL7135与8031单片机的接口电路图

图8 ICL7135与8031的接口电路

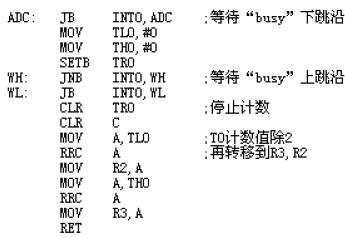

图8是ICL7135与单片机MCS-51通过“busy”接口的电路图。若8031的时钟采用6MHz晶体，在不执行MOVX指令的情况下，ALE是稳定的1MHz频率，经过4分频可得到250kHz的稳定频率，传给ICL7135时钟输入端，使ICL7135的转换速率为每秒6.25次，选取这一转换速率，一方面照顾ICL7135A/D转换的精度，另一方面为了尽量少占用8031的资源。定时器为16位计数器，最大计数值65535。在6.25次/秒转换速率条件下，满度电压输入时，busy宽度为30001个时钟脉冲。再结合图4.5-1和2可知，8031内部定时器的输入频率是500kHz，比ICL7135的时钟频率（250kHz）高1倍，在满度电压输入时，定时器计数值为30001x2=60002。不超过定时器最大值。在“busy”高电平期间定时器的数值除以2，再减去10001，余数便是被测电压的数值。具体程序如下：
