I2C总线的工作原理与应用

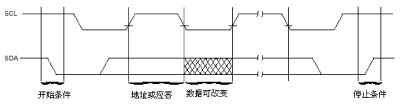

图1 串行总线上的数据传送顺序

3.1 控制字节
  在起始条件之后，必须是器件的控制字节，其中高四位为器件类型识别符（不同的芯片类型有不同的定义，EEPROM一般应为1010），接着三位为片选，最后一位为读写位，当为1时为读操作，为0时为写操作。如图2所示。

图2 控制字节配置

3.2 写操作
  写操作分为字节写和页面写两种操作，对于页面写根据芯片的一次装载的字节不同有所不同。关于页面写的地址、应答和数据传送的时序参见图3。

图3 页面写

3.3 读操作
  读操作有三种基本操作：当前地址读、随机读和顺序读。图4给出的是顺序读的时序图。应当注意的是：最后一个读操作的第9个时钟周期不是“不关心”。为了结束读操作，主机必须在第9个周期间发出停止条件或者在第9个时钟周期内保持SDA为高电平、然后发出停止条件。

图4 顺序读

4  实例：X24C04与MCS-51单片机软硬件的实现
  X24C04是XICOR公司的CMOS 4096位串行EEPROM，内部组织成512×8位。16字节页面写。与MCS-51单片机接口如图5所示。由于SDA是漏极开路输出，且可以与任何数目的漏极开路或集电极 开路输出“线或”（wire-Ored）连接。上拉电阻的选择可参考X24C04的数据手册。下面是通过I²C接口对X24C04进行单字节写操作的例程。流程图及源程序如下：

图5 X24C04与51单片机接口

；名称：BSENT
；描述：写字节
；功能：写一个字节
；调用程序：无
；输入参数：A
；输出参数：无
BSEND: MOV R2,#08H ；1字节8位
SENDA: CLR P3.2    ；
RLC A              ；左移一位
MOV P3.3,C         ；写一位
SETB P3.2
DJNZ R2,SENDA      ；写完8个字节？
CLR P3.2           ；应答信号
SETB P3.3
SETB P3.2
RET

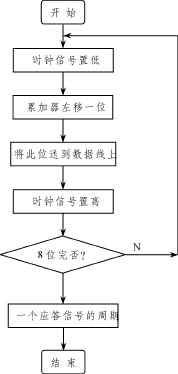

图6 流程图

 5  结束语
  在I²C总线的应用中应注意的事项总结为以下几点 :
  1） 严格按照时序图的要求进行操作，
  2） 若与口线上带内部上拉电阻的单片机接口连接，可以不外加上拉电阻。
  3） 程序中为配合相应的传输速率，在对口线操作的指令后可用NOP指令加一定的延时。
  4） 为了减少意外的干扰信号将EEPROM内的数据改写可用外部写保护引脚（如果有），或者在EEPROM内部没有用的空间写入标志字，每次上电时或复位时做一次检测，判断EEPROM是否被意外改写。
