串口通信基本接线方法

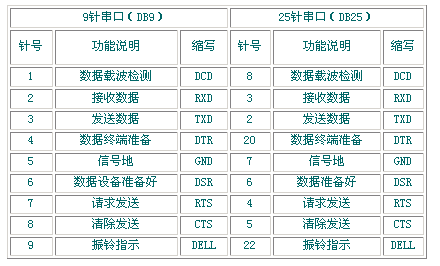

目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。

2.RS232C串口通信接线方法（三线制）

首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连

同一个串口的接收脚和发送脚直接用线相连 对9针串口和25针串口，均是2与3直接相连；

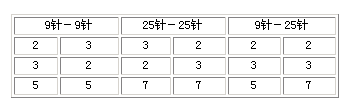

两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）


上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。

3.串口调试中要注意的几点：

不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接；

线路焊接要牢固，不然程序没问题，却因为接线问题误事；

串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；

强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
