sd卡接口资料
特性:
◎
◎两个可选的通信协议:SD模式和SPI模式
◎可变时钟频率0-25MHz
◎通信电压范围:2.0-3.6V
工作电压范围:2.0-3.6V
◎低电压消耗:自动断电及自动睡醒,智能电源管理
◎无需额外编程电压
◎正向兼容MMC卡
---支持双通道闪存交叉存取
---快写技术:一个低成本的方案,能够超高速闪存访问和高可靠数据存储

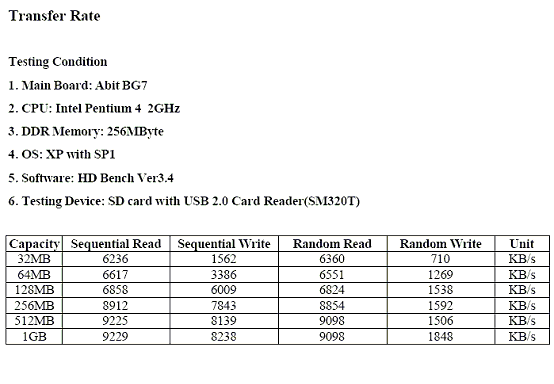

---最大读写速率:10Mbyte/s
◎最大10个堆叠的卡(20MHz,Vcc=2.7-3.6V)
◎数据寿命:10万次编程/擦除
◎CE和FCC认证
◎尺寸: 24mm宽×32mm长×1.44mm厚
本SD卡高度集成闪存,具备串行和随机存取能力。可以通过专用优化速度的串行接口访问,数据传输可靠。接口允许几个卡垛叠,通过他们的外部连接。接口完全符合最新的消费者标准,叫做SD卡系统标准,由SD卡系统规范定义。
SD卡系统是一个新的大容量存储系统,基于半导体技术的变革。
它的出现,提供了一个便宜的、结实的卡片式的存储媒介,为了消费多媒体应用。
SD卡可以设计出便宜的播放器和驱动器而没有可移动的部分。
一个低耗电和广供电电压的可以满足移动电话、电池应用比如音乐播放器、个人管理器、掌上电脑、电子书、电子百科全书、电子词典等等。
使用非常有效的数据压缩比如MPEG,SD卡可以提供足够的容量来应付多媒体数据。
回复从该CMD线上串行传输。一个命令是对之前命令的回答。回复可以来自单机或所有卡。
DAT0~3:数据可以从卡传向主机或副versa。数据通过数据线传输。

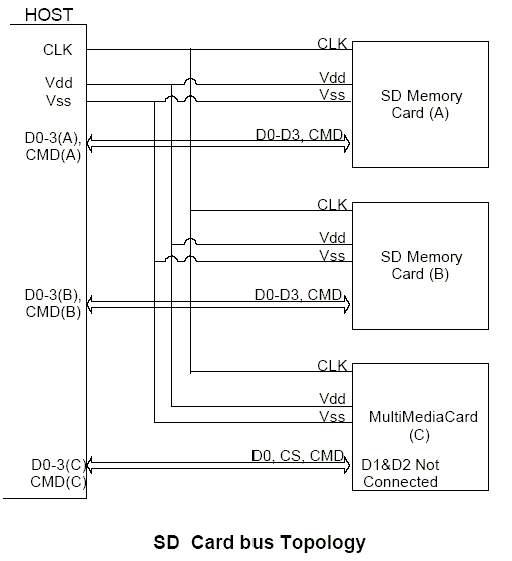

SD卡总线拓扑
SPI模式针脚定义
|
针脚 |
名称 |
类型 |
描述 |
|
1 |
CS |
I |
片选(负有效) |
|
2 |
DI |
I |
数据输入 |
|
3 |
Vss |
S |
地 |
|
4 |
Vcc |
S |
供电电压 |
|
5 |
CLK |
I |
时钟 |
|
6 |
Vss2 |
S |
地 |
|
7 |
DO |
O |
数据输出 |
|
8 |
RSV |
-- |
|
|
9 |
RSV |
-- |
|
1:S:电源供电,I:输入O:输出 I/O:双向 PP:I/O使用推挽驱动
注意:SPI模式时,这些信号需要在主机端用10~100K欧的电阻上拉。

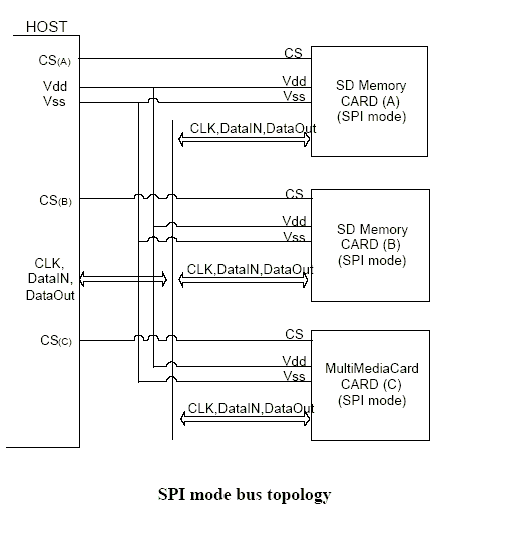

SPI 总线概念
SPI总线允许通过2通道(数据入和出)传输比特数据。SPI兼容模式使得MMC主机系统通过很小的改动就可以使用SD卡。SPI模式使用字节传输。
所有的数据被融合到一些字节中并aligned to the CS signal(可能是:同过CS信号来校正)。SPI模式的优点就是简化主机的设计。特别的,MMC主机需要小的改动。
SPI模式相对于SD模式的不足之处是丧失了速度性能。

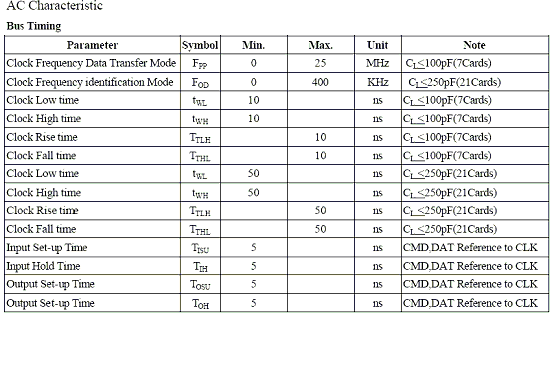

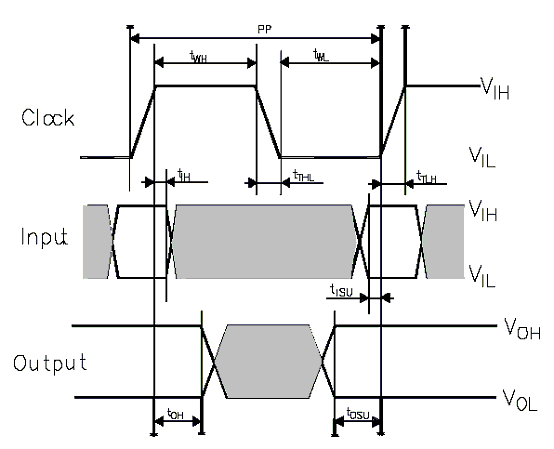

SD卡的电特性

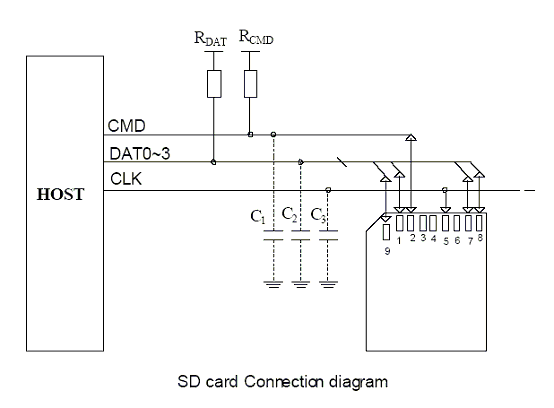

SD卡的连接电路图
直流特性

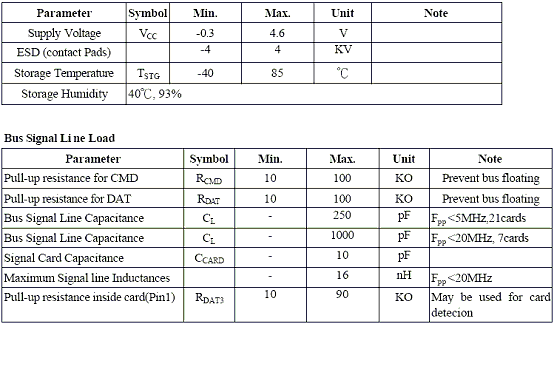

完全最大值评估
最大值评估指即使在瞬间也不能超出限制电压。当你在归定的最大值评估范围内使用该产品,不会出现永久性损坏。但是这并不能保证正常的逻辑操作。
