三菱fx系列plc应用实例 常见电路的PLC程序

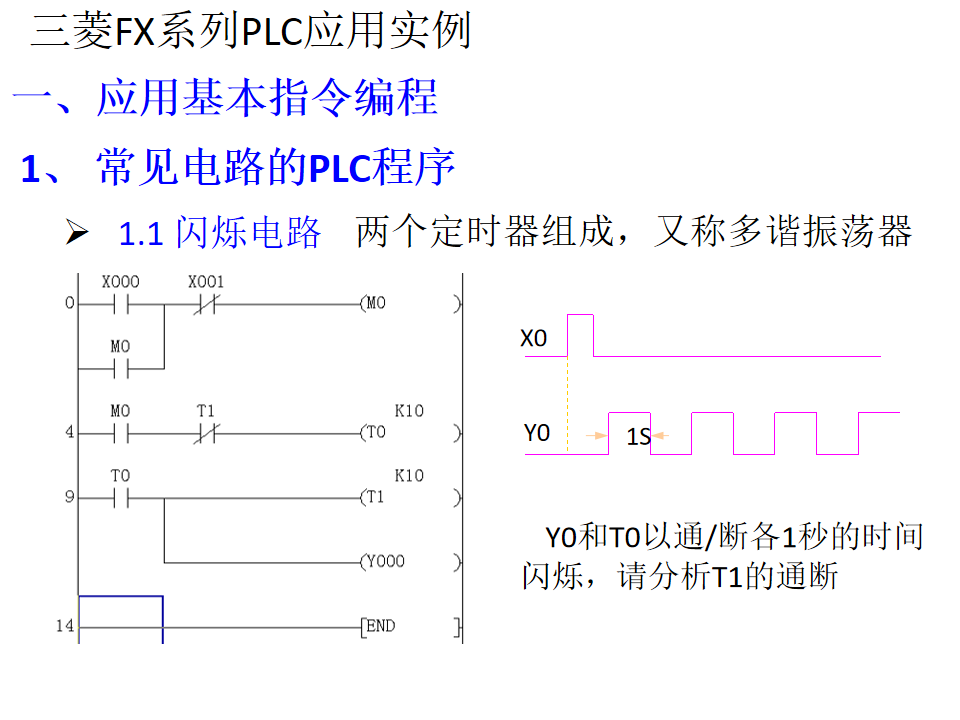

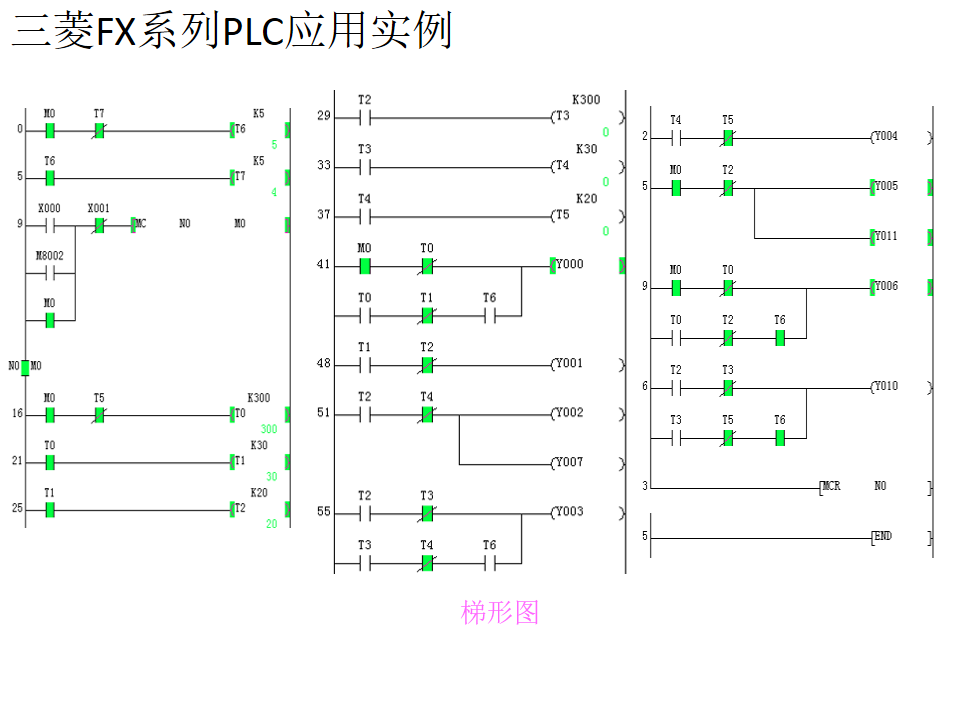

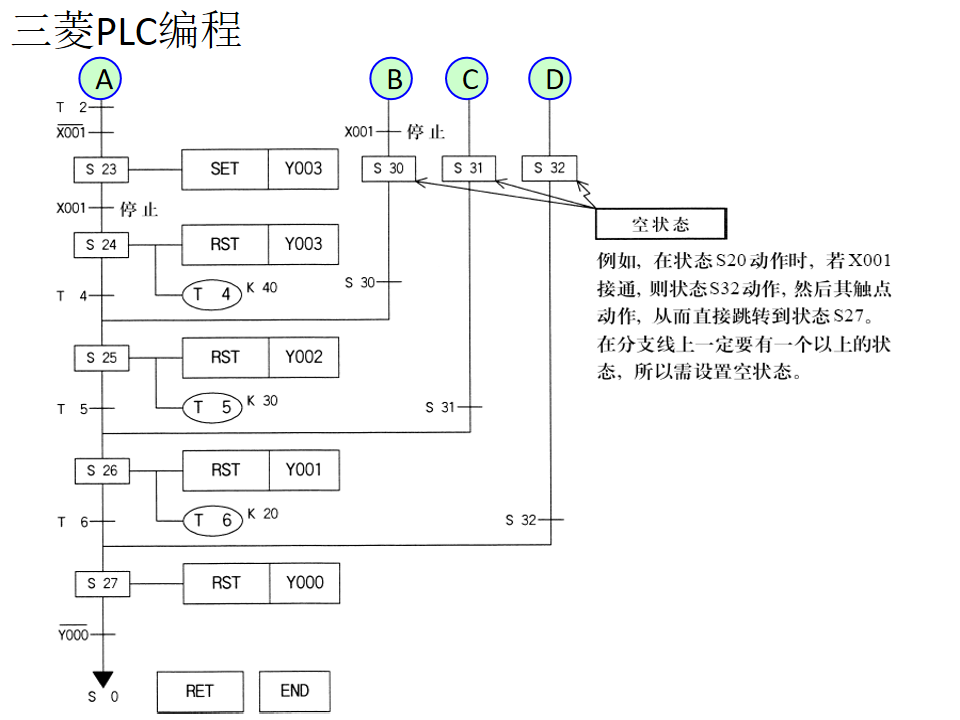

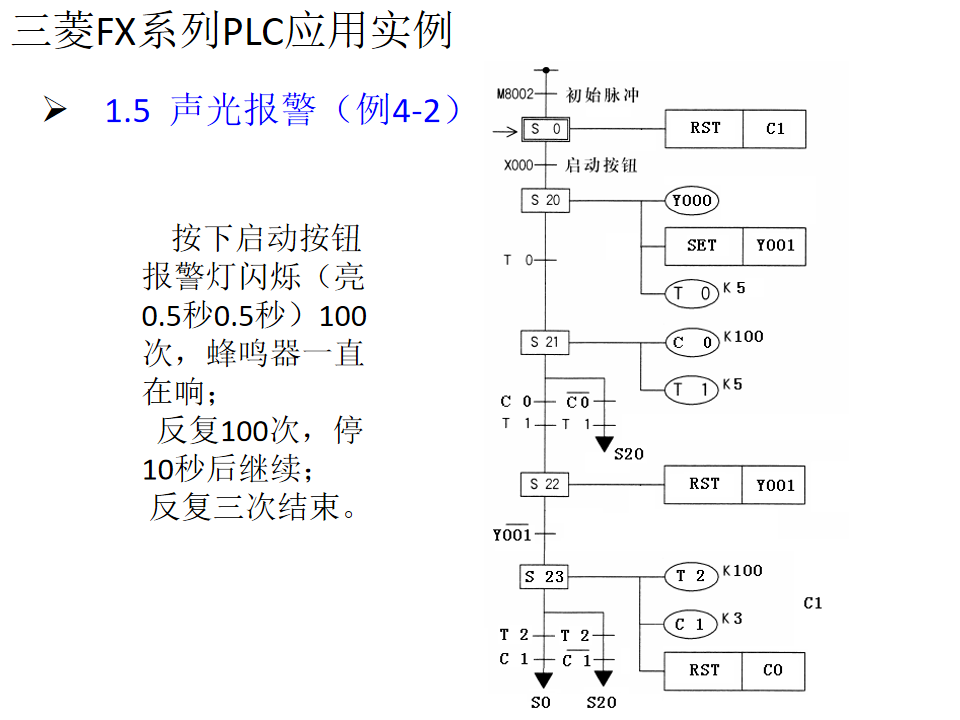

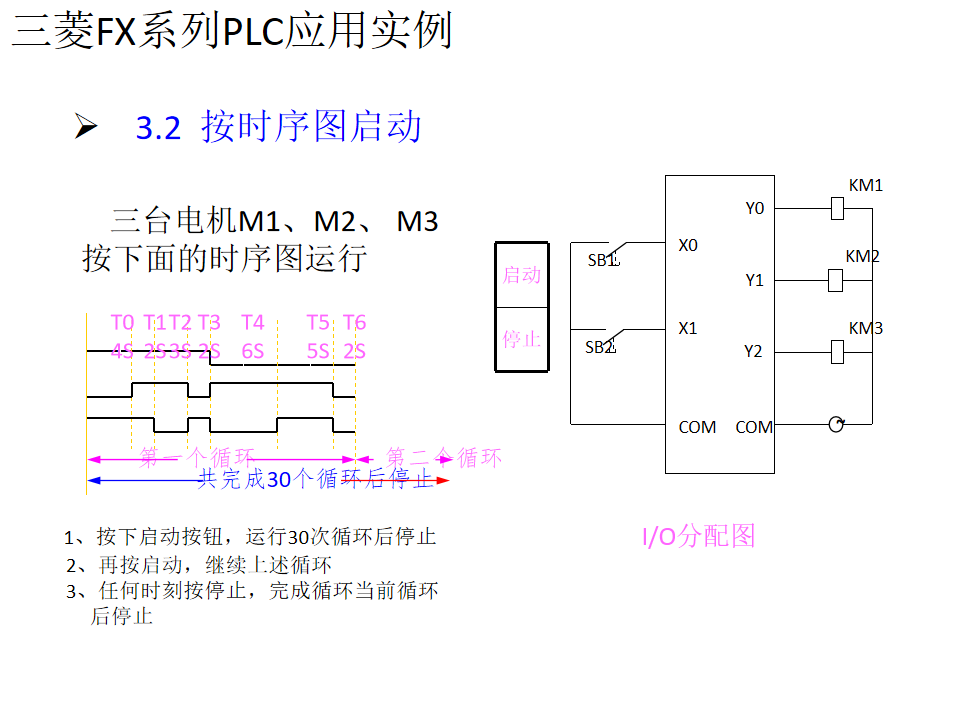

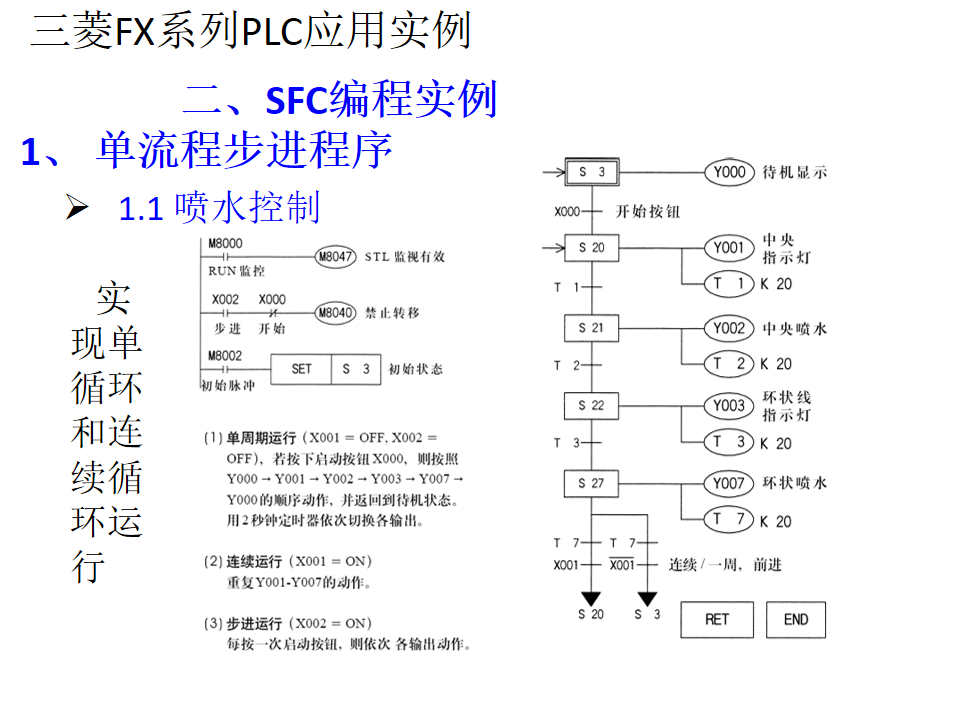

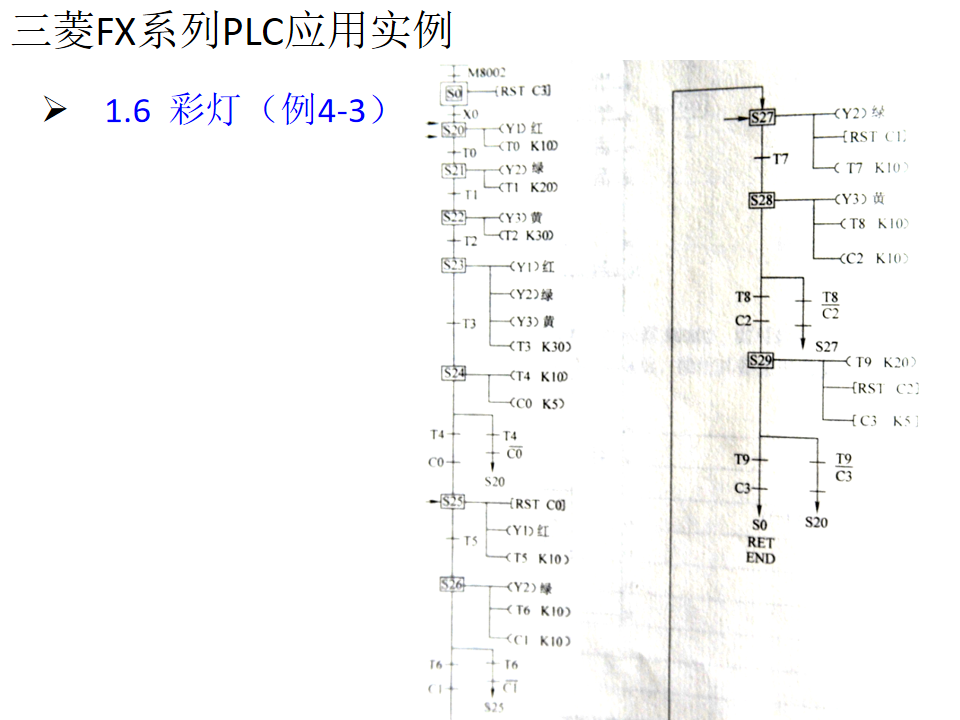

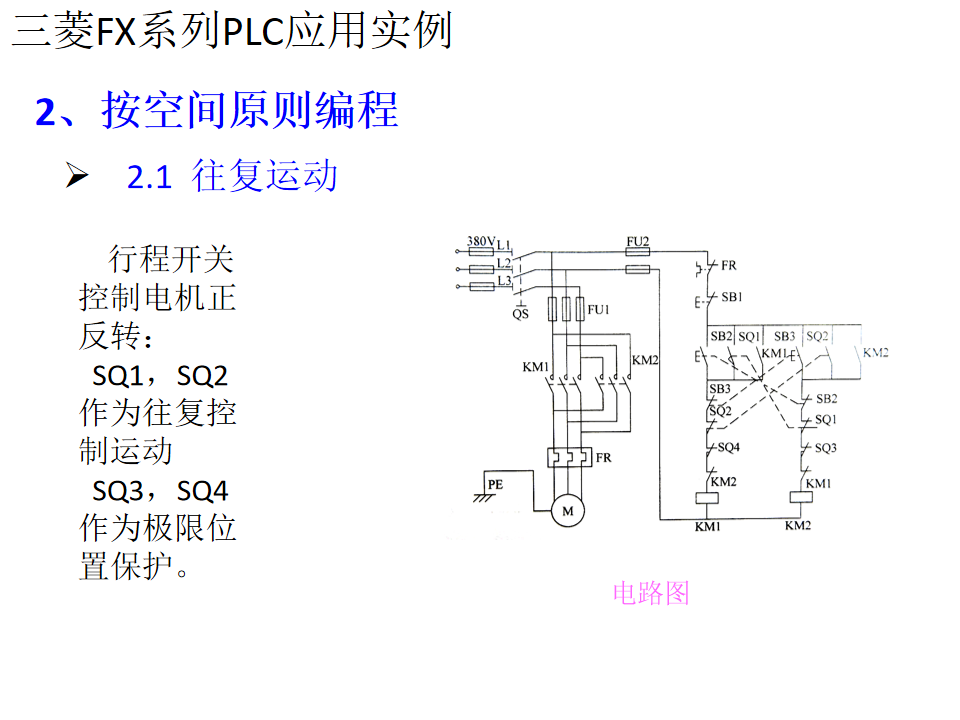

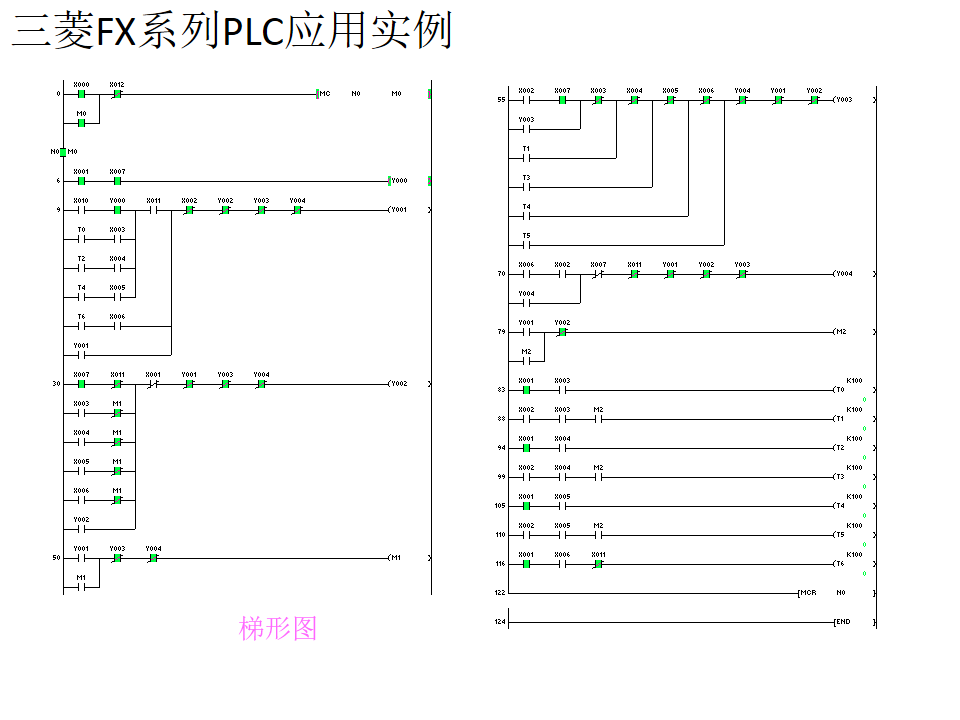

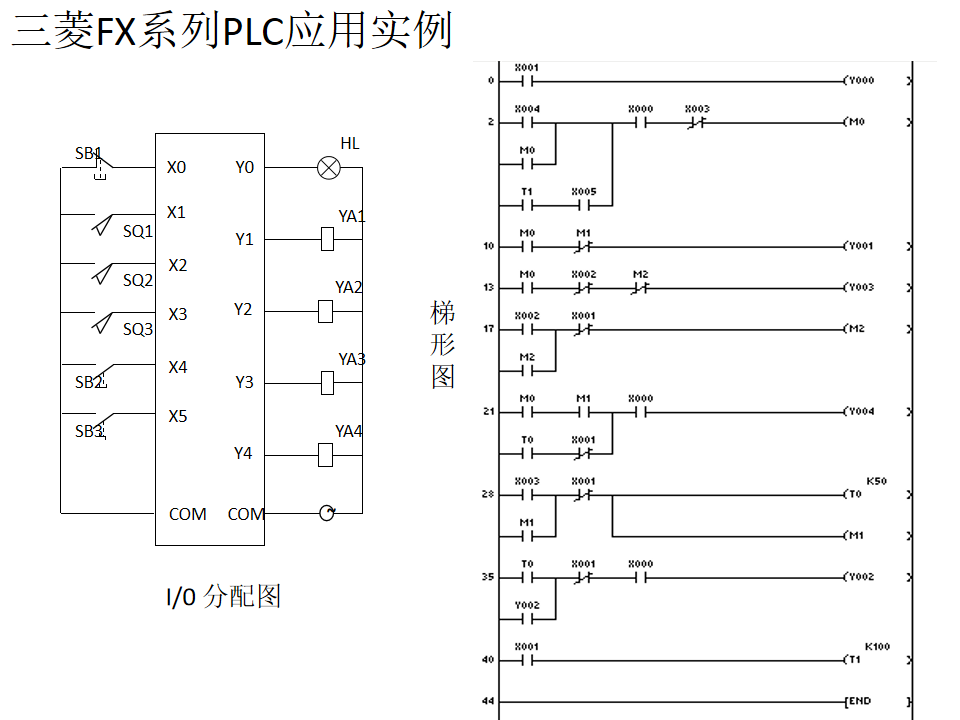

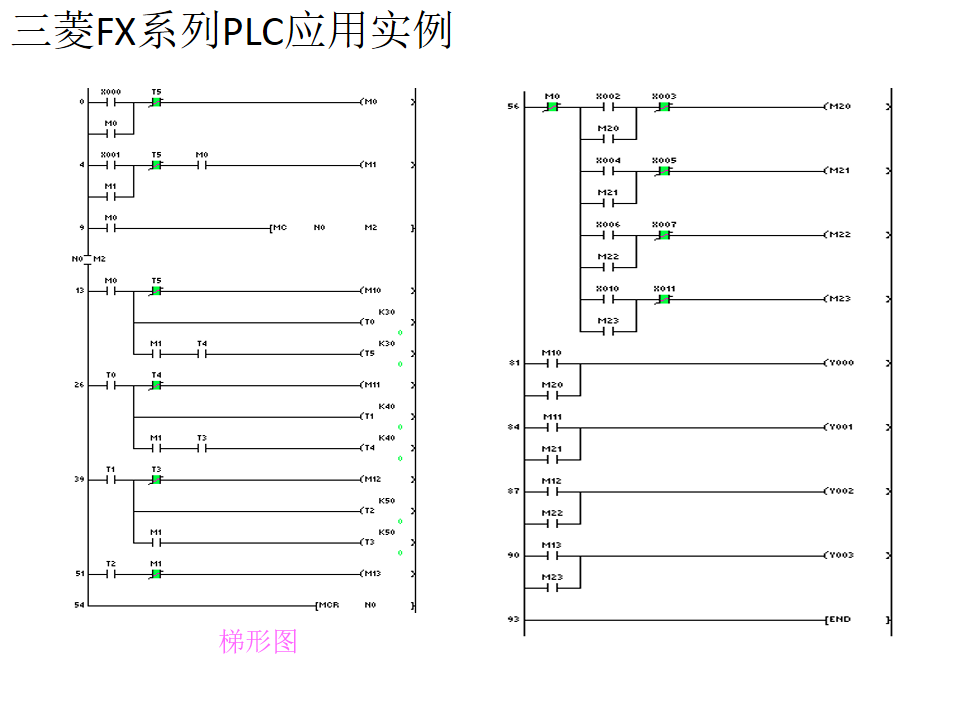

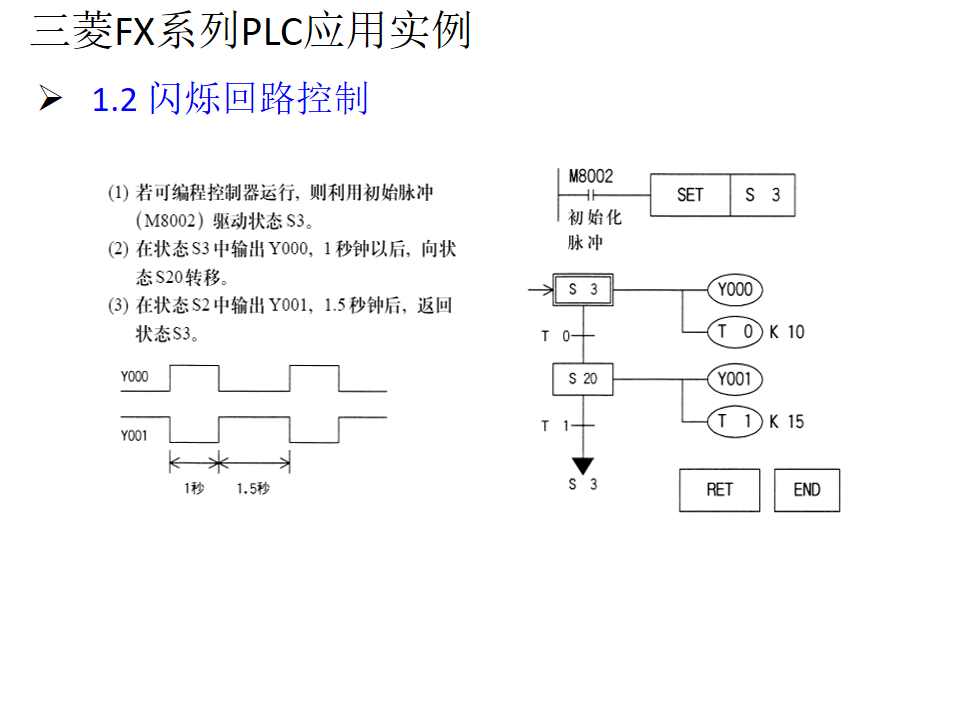

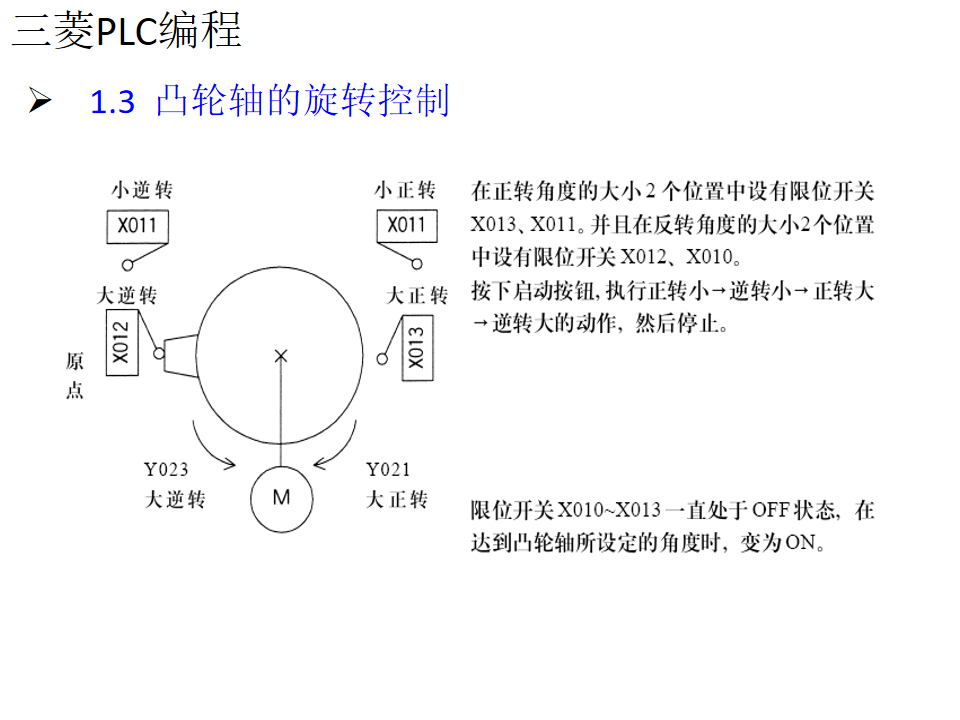

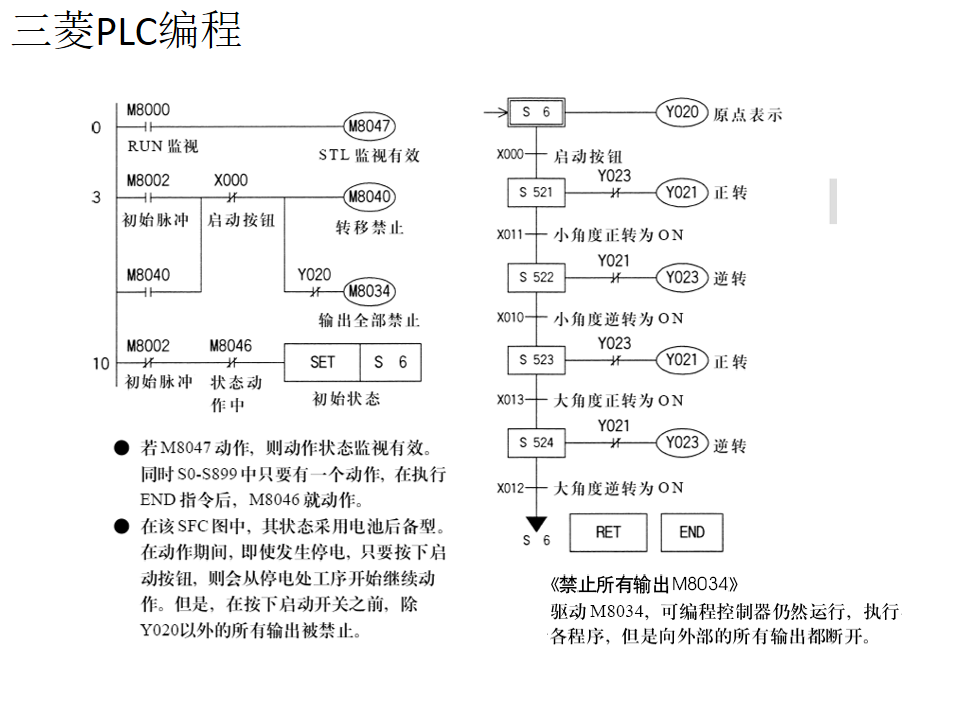

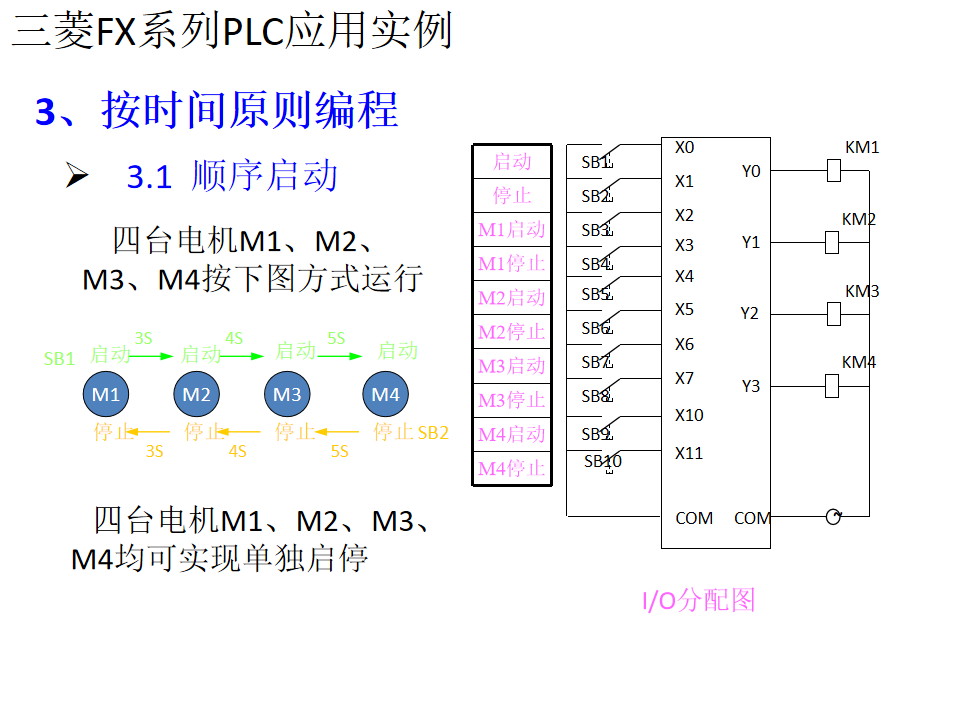

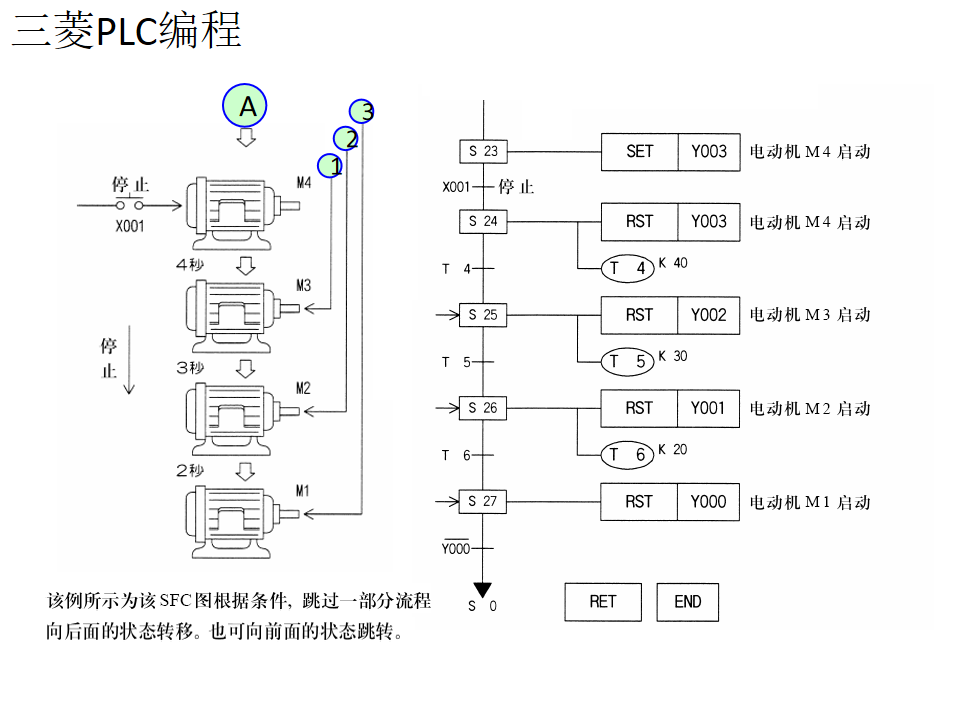

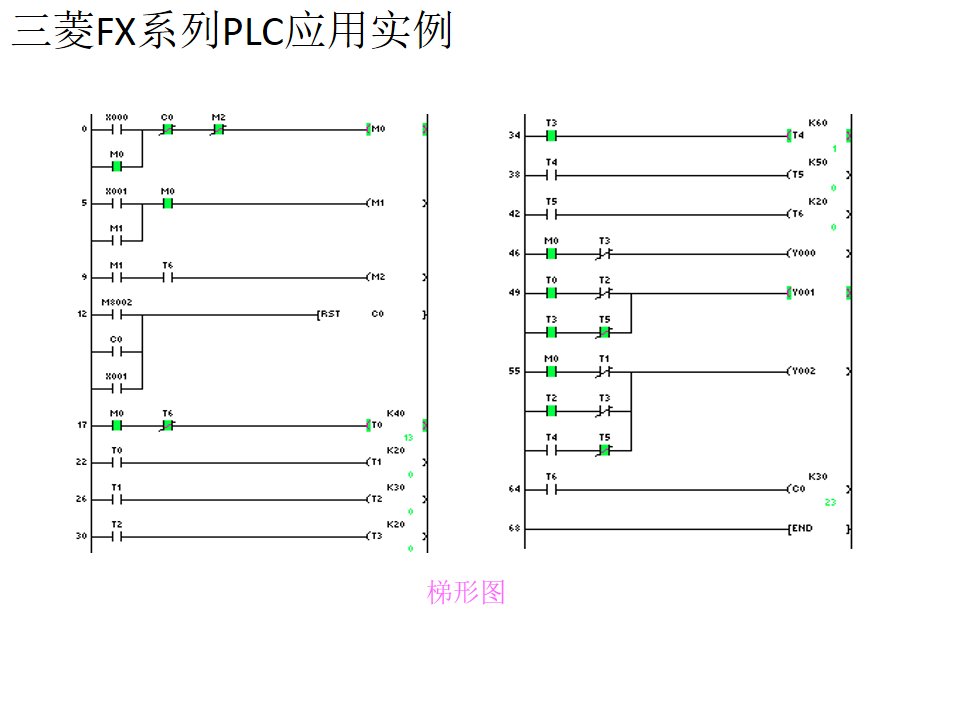

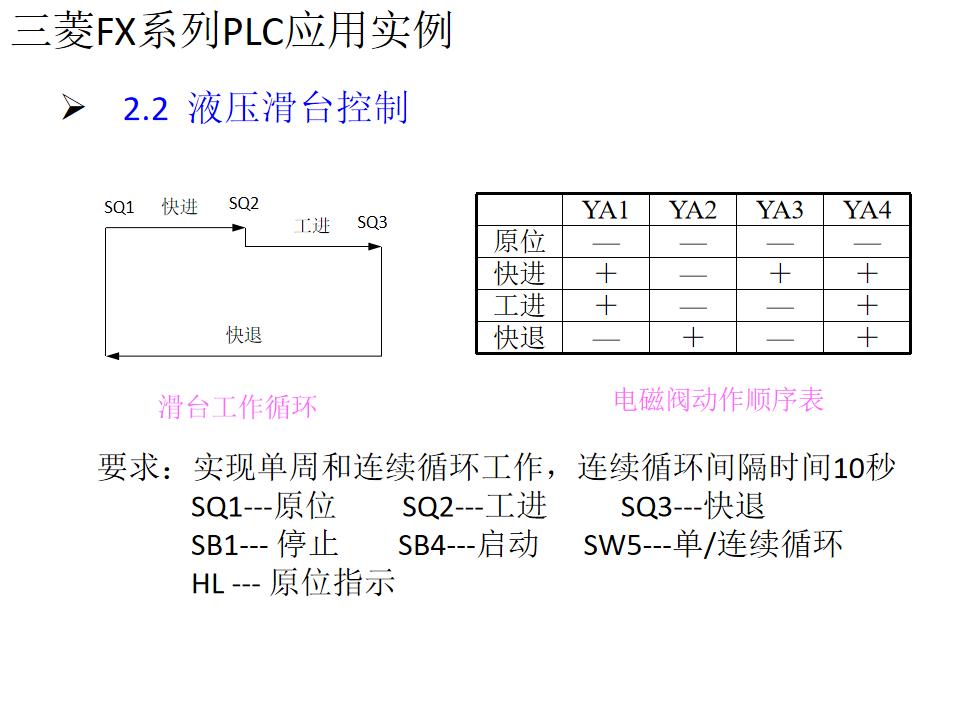

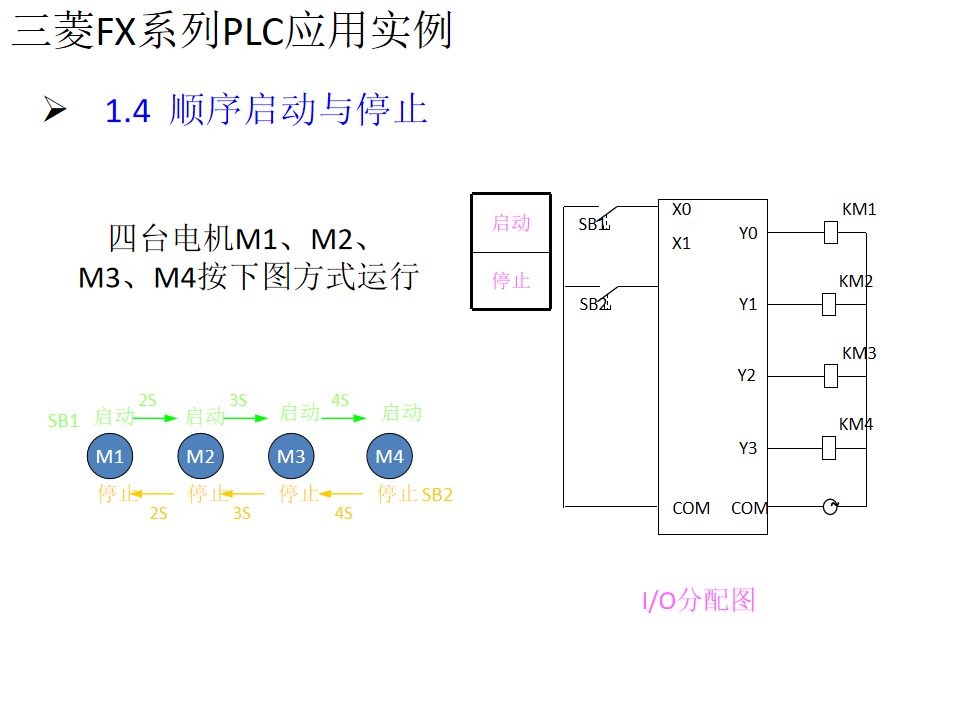

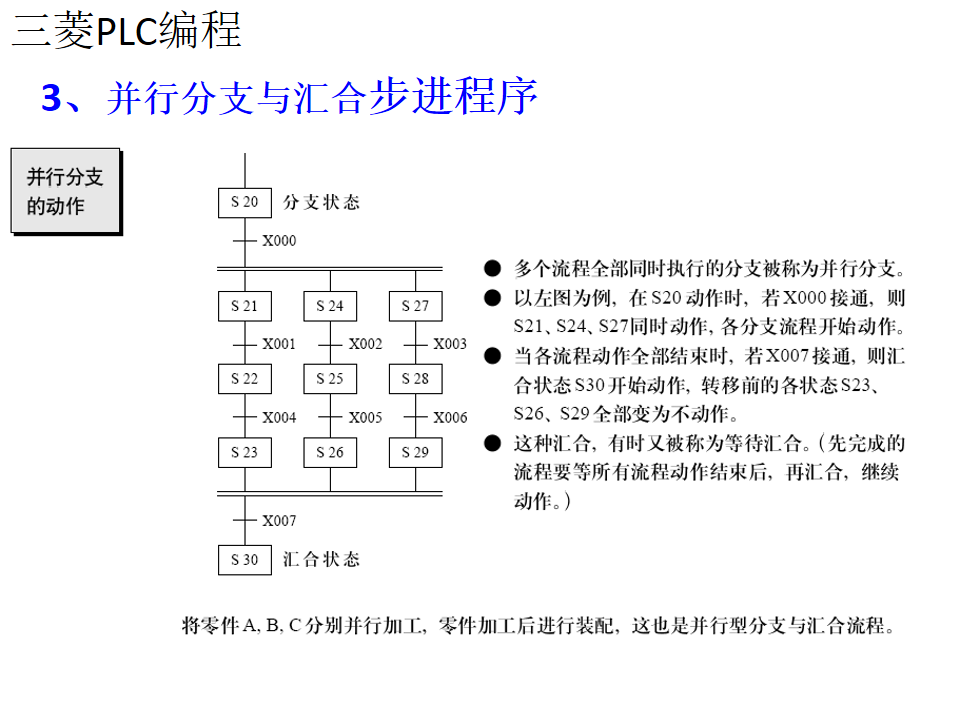

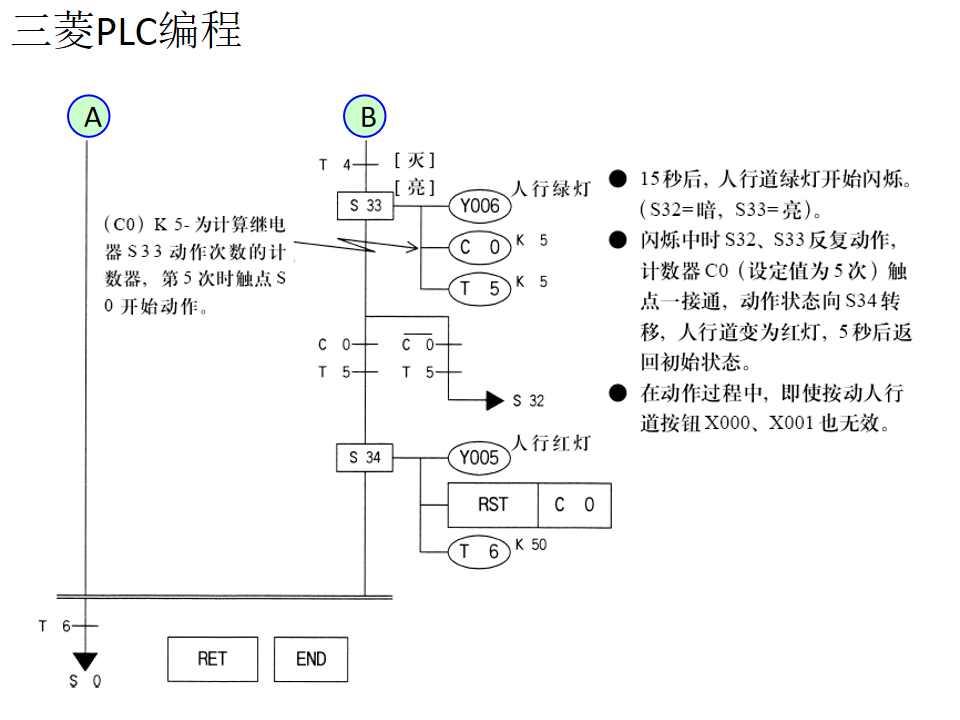

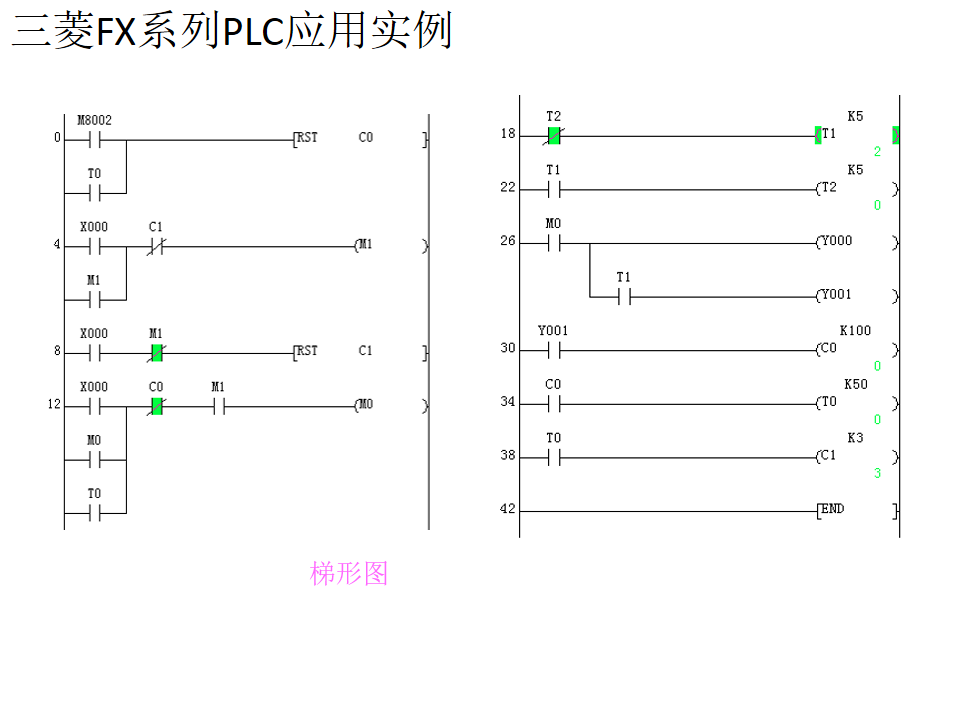

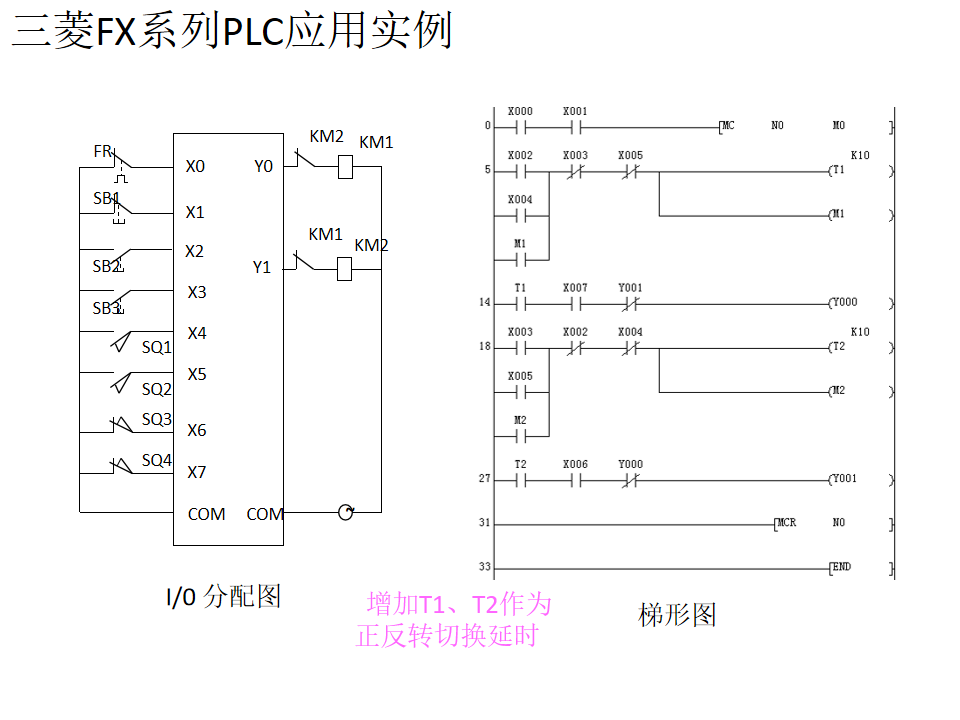

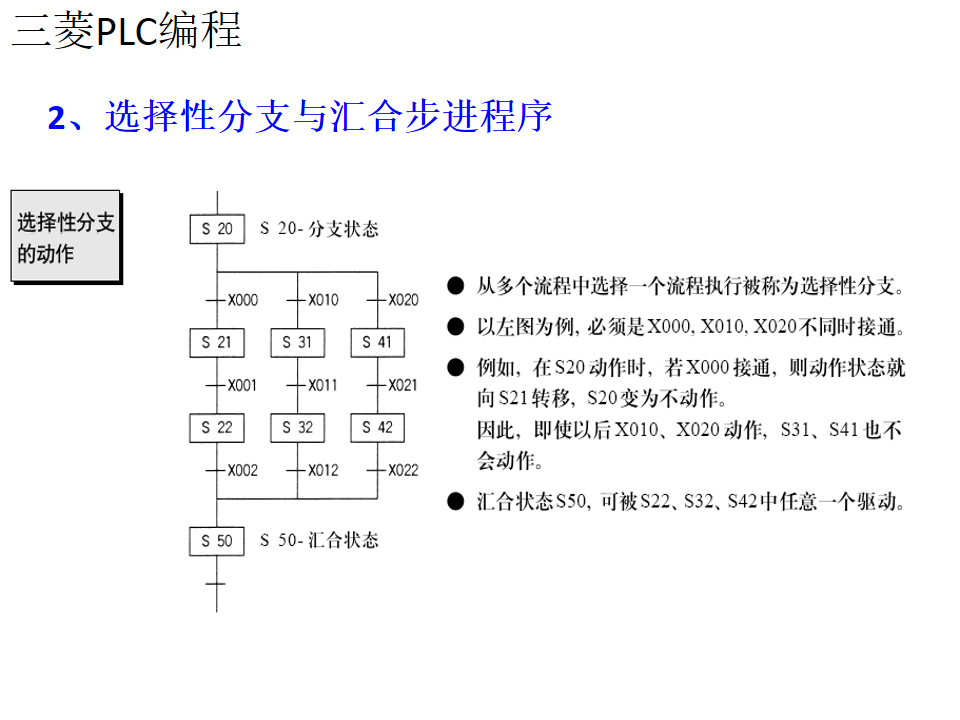

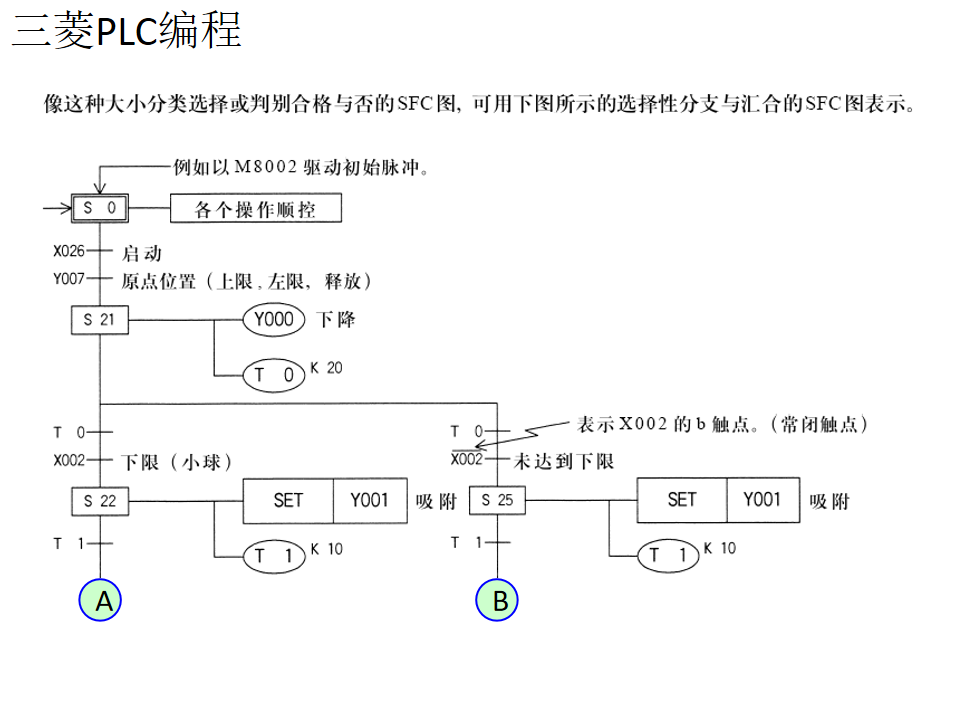

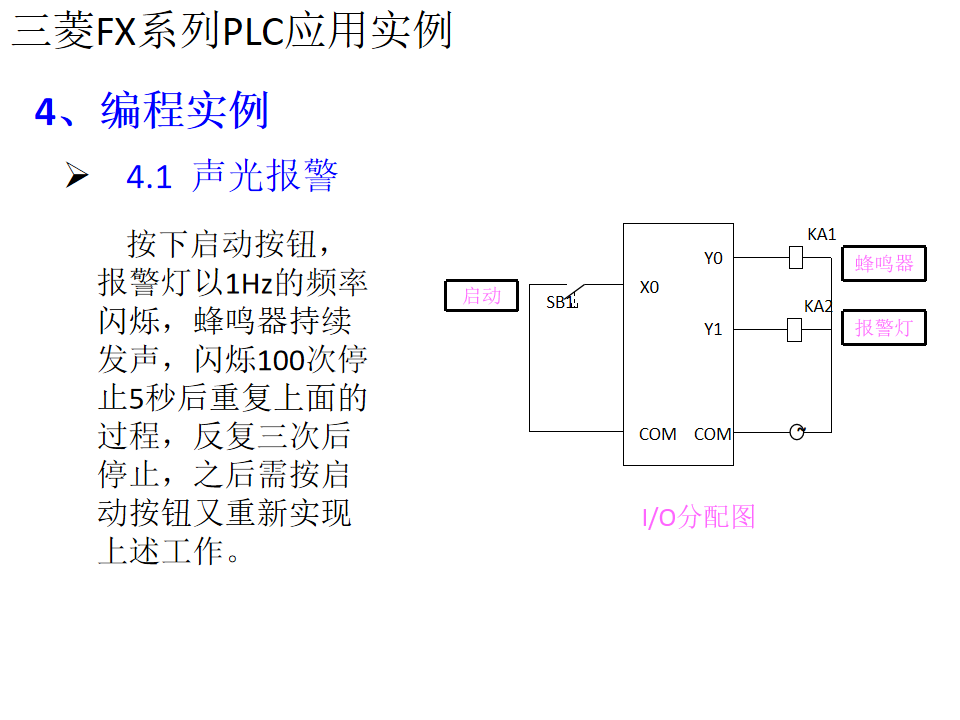

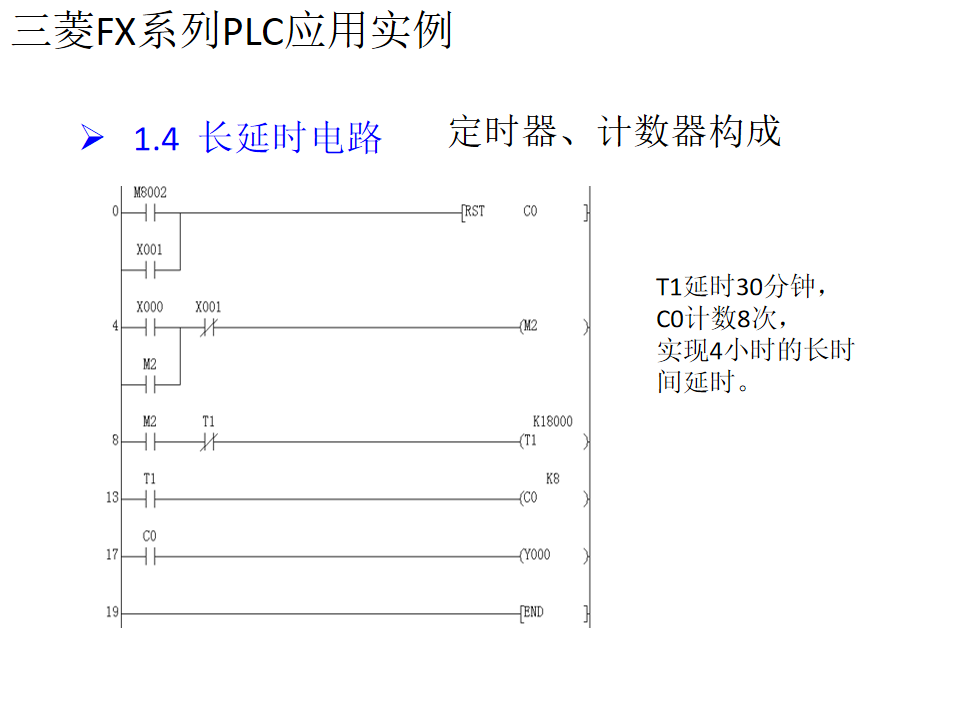

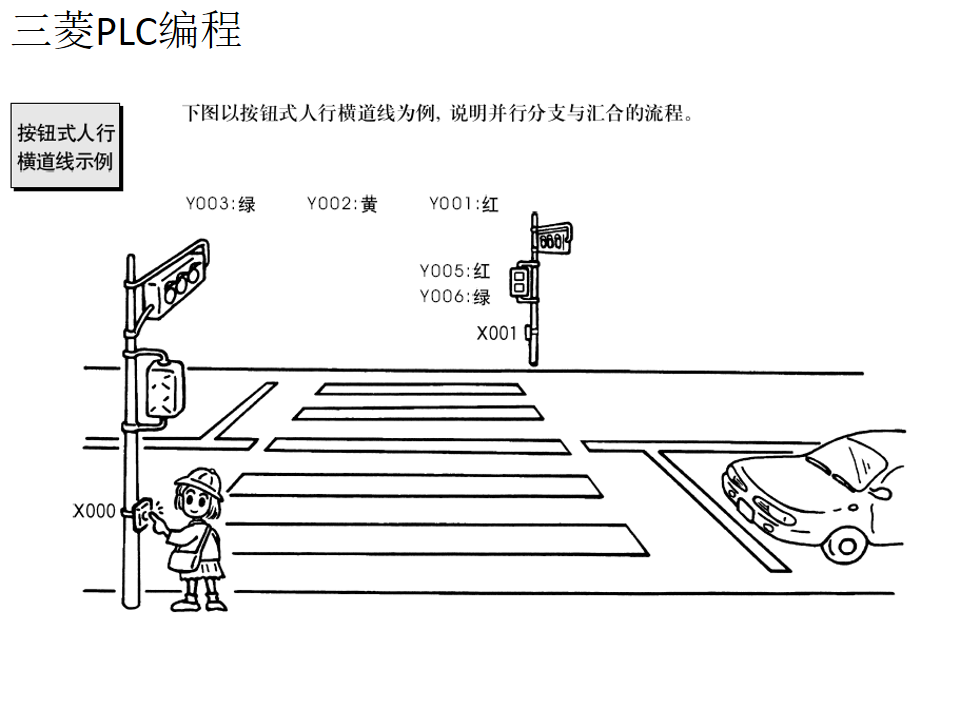

　　电镀线由电镀槽、回收槽、清洗槽、行车线、升降钓钩、行程开关等组成（如图）。A为原位（工件存放处）。钓钩挂好工件后上升，碰开关SQ2，停止;行车右行碰SQ3暂停，钓钩下降至SQ1，工件在电镀槽中停留300秒;钓钩上升至SQ2，停30秒让电镀液滴下;之后行车右行至SQ4暂停，钓钩下降至SQ1，在回收槽中停留40秒;钓钩上升至SQ2，停20秒;之后行车右行至SQ5暂停，钓钩下降至SQ1，在清水槽中停留30秒;钓钩上升至SQ2， 停20秒;之后行车右行至SQ6，钓钩下降至SQ1，已镀工件放在B处，运走后钓钩上升至SQ2，行车左行回程至SQ7，下降至原位（A）
