基础的8个PLC编程实例解析

PLC是现代工业自动化控制系统中最为常见的控制器之一。它具有高可靠性、强抗干扰能力、易于维护等优点，广泛应用于各种生产设备和机械控制系统中。本文将介绍PLC编程的基础知识并通过实例演示，帮助更多初学者深入理解PLC编程技术。

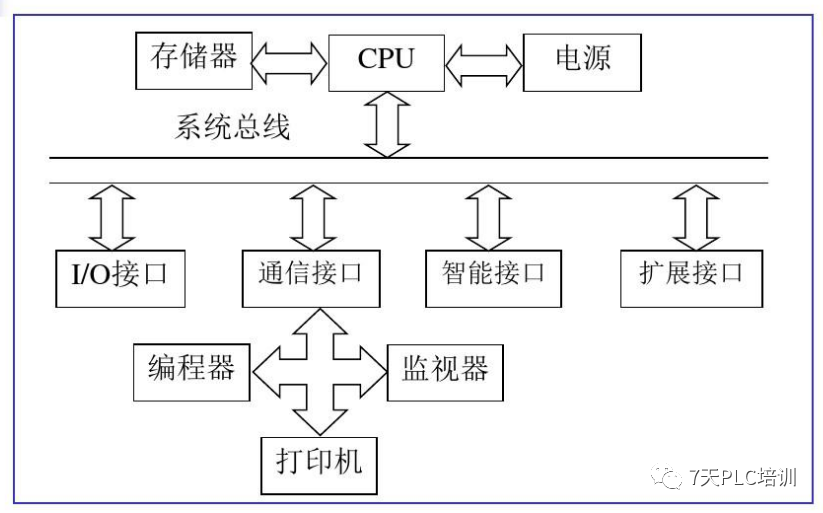

PLC的组成部分

 PLC主要由CPU、存储器、输入/输出模块和通信模块等组成。其中CPU负责处理程序逻辑，存储器用于存储程序和数据，输入/输出模块用于与外部设备进行交互，通信模块用于与其他设备进行通讯。

常见PLC编程语言     梯形图

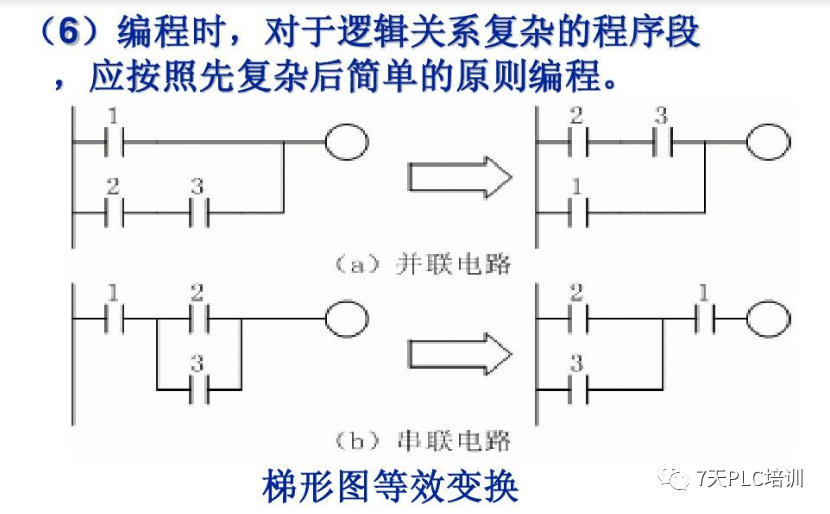

梯形图是最为常见也是最容易学习和理解的一种PLC编程语言。它使用类似于梯子形状的符号来表示输入/输出状态和逻辑运算关系。

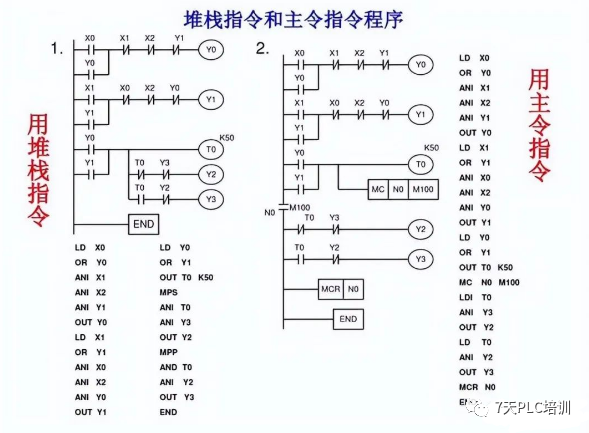

指令表

指令表采用类似汇编语言风格来描述程序逻辑，并且支持复杂运算和函数调用等高级特性。

结构化文本

  结构化文本类似于高级程序设计语言风格来描述程序逻辑，并且支持循环结构、条件判断等高级特性。

PLC编程实例

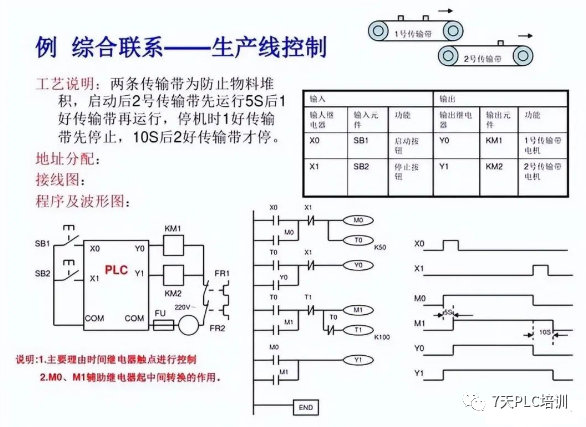

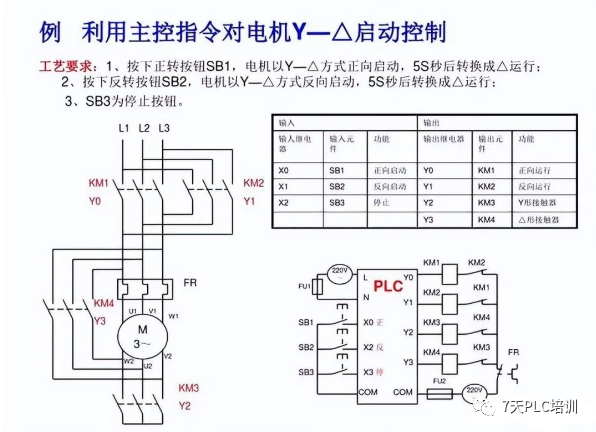

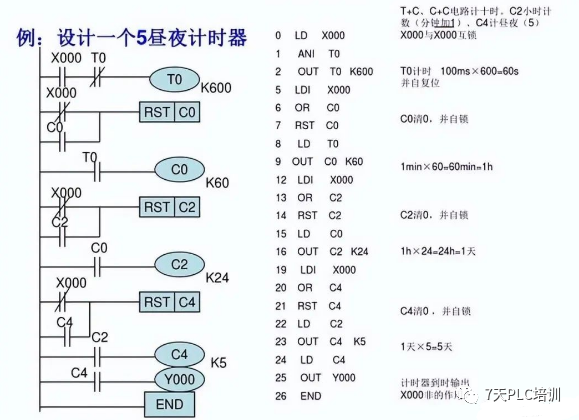

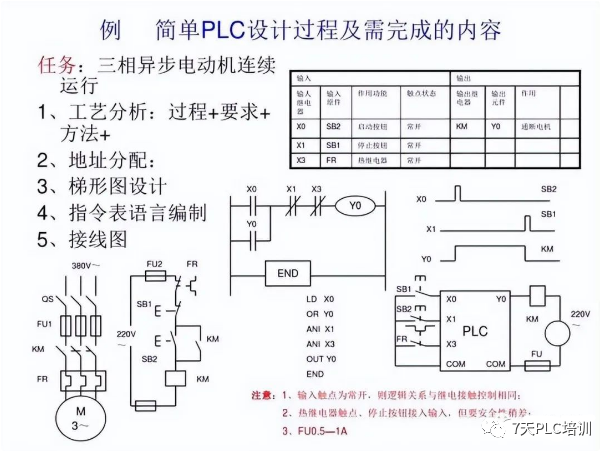

刚开始学习PLC编程的时候，可以先从小的电路小的程序入手，由浅入深，先易后难的进行学习，今天我们就重点来看看具体的基础的PLC编程实例：
