西门子博途:如何在LAD联锁中记录信号状态

实际值或初始值记录以及 PLC 代码视图 中符号表的操作数列表均需遵循相同的既定顺序。

以下示例显示了如何在 LAD 联锁中记录信号状态以及如何在 HMI 设备上列示操作数。

记录所有信号状态

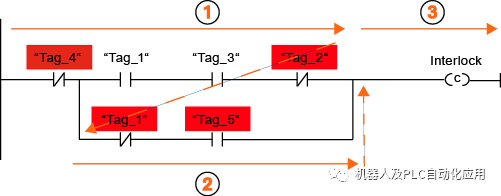

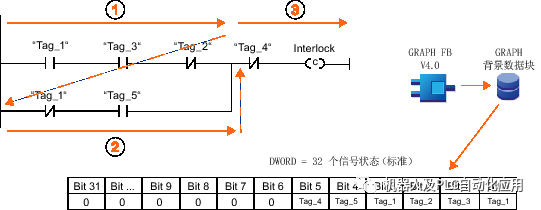

信号状态将按照以下顺序写入静态参数 CRIT_LOC 或输出参数 T_CTIT 中：

在 HMI 设备的 PLC 代码视图中，所有操作数将按照该顺序进行列示：

发生错误时的操作数列表

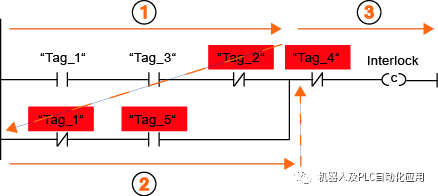

如果发生联锁错误，则系统将使用颜色标记错误的操作数，并仅将错误的操作数列示在符号表中：

PLC 代码视图中，符号表内的错误的操作数列表：

发生错误时联锁编程的优化

要快速确定因光柵导致错误的发生，在本示例适合使用操作数“Tag_4：Light barrier”：

有关打开光柵的信息，将显示在符号表第一行中。
